超声波传感器 Arduino HC SR04

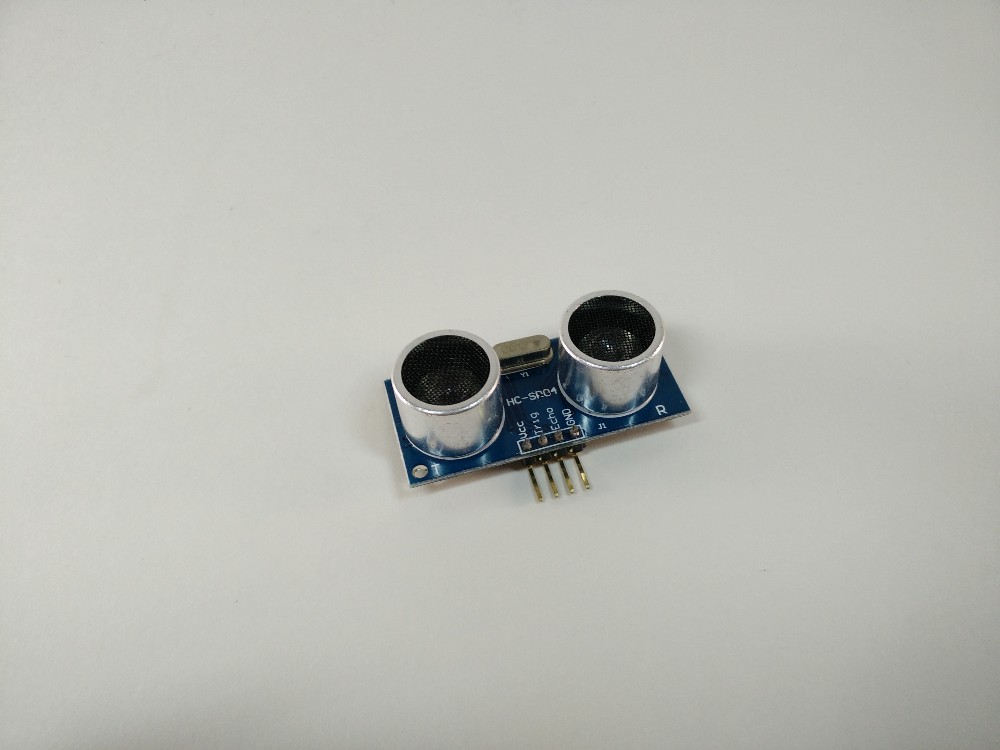

对于那些不熟悉 Arduino, 是一个开放源码平台来简化开发和教学的微处理器. 这是一种很常见的传感器, 的 超声波传感器 HC SR04, 测量之间的距离 2 450 厘米.

556e54c72bd3e_IMG_20150531_170535

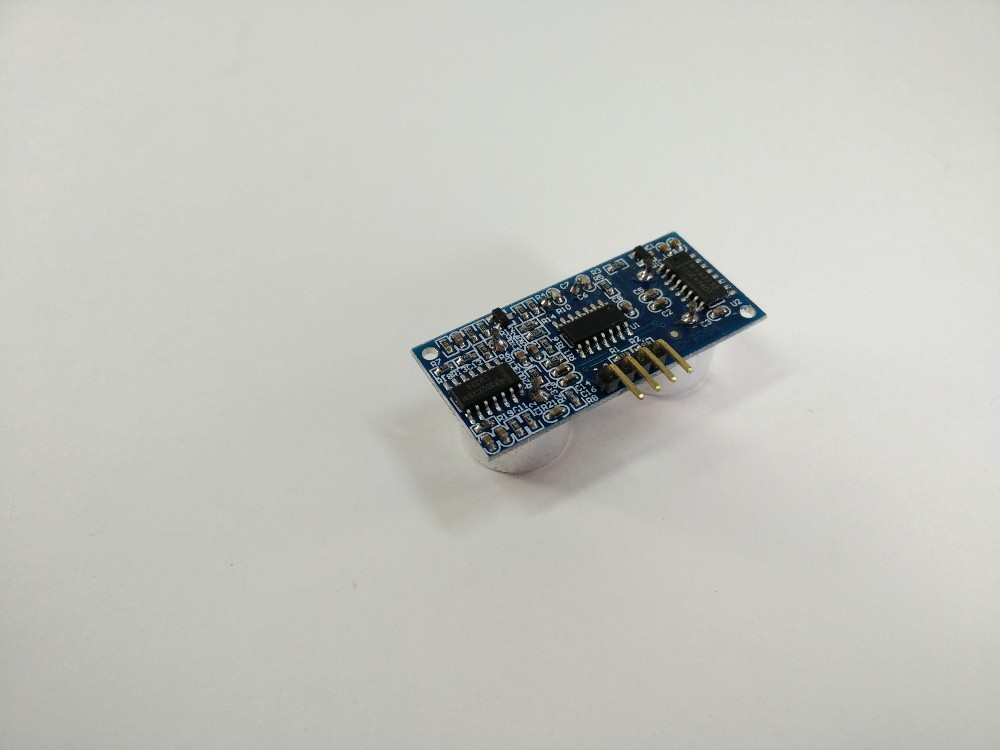

下面在标签的后面. 在前面我们有发射器和接收器的超声. 若要使用 Arduino 必须下载库 此链接. 如果你想要看看数据表, 可以按照 此链接.

通过发送声波传感器的工作原理 (超声), 这回扣在障碍以及收到回来的标签. 声音在反射时再次收到所需的时间可以用来计算到障碍物的距离.

556e54ca4044a_IMG_20150531_170600

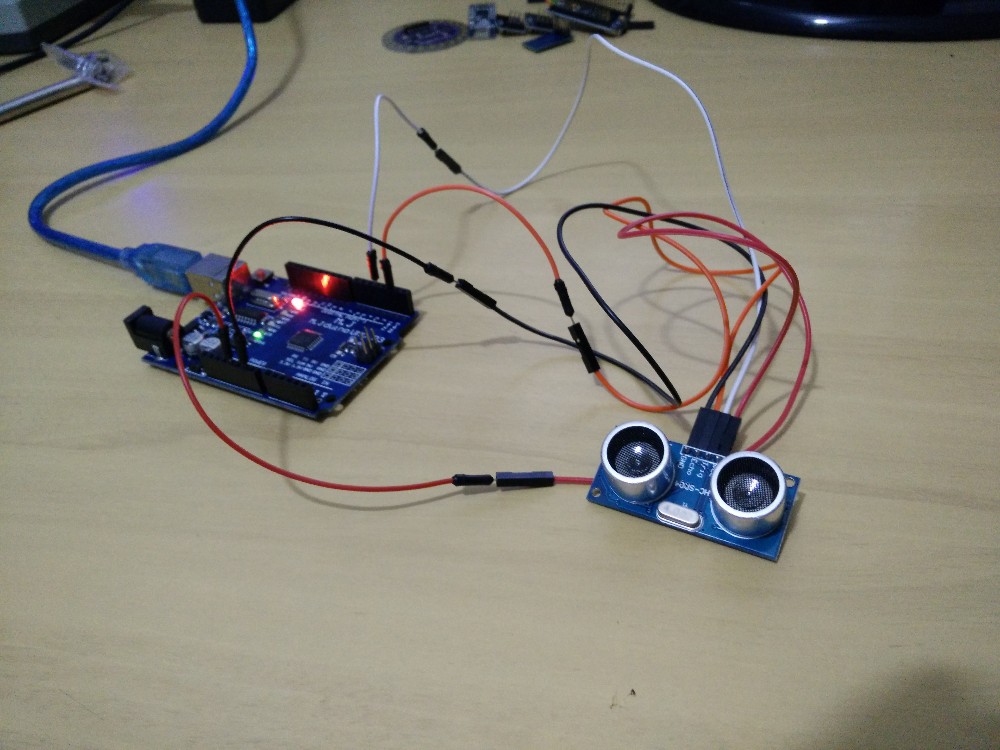

现在,我们有, 在下面的图片, 传感器连接到 Arduino UNO. 应 VDC 和 GND 传感器连接到 VCC 和 GND Arduino 和触发引脚和回声的针脚 12 和 13. 如果您想要更改的触发器的针脚和回声的连接的地方, 可以, 该示例程序中, 查找的行:

超声波超声波(12,13);

在这种情况下, 针脚 12 和 13 触发器和回声, 分别. 只是更改代码以连接到其他端口.

556e54b96ea8e_IMG_20150530_181927

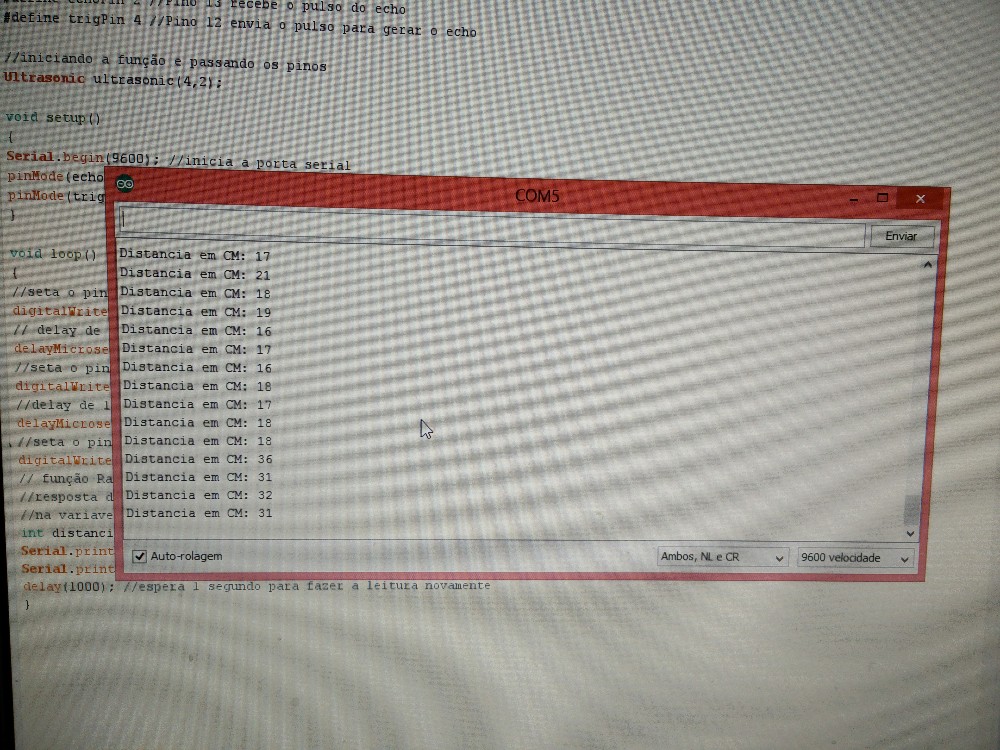

示例程序测量距离, 在厘米, 在传感器前面, 并发送串行端口 (USB).

556e54c10c0f1_IMG_20150530_181933

更简单的方案措施只超声返回时间.

556e54c5122f2_IMG_20150530_182112

很好又便宜! 真的很喜欢它. 我留下链接到传感器和 Arduino uno:

超声传感器 – http://www.dx.com/pt/p/hc-sr04-ultrasonic-sensor-distance-measuring-module-133696

Arduino UNO – http://www.dx.com/pt/p/dccduino-atmega328-development-board-for-arduino-uno-r3-blue-340374
