Arduino 的 CC3000 无线网络适配器

对于那些不熟悉, 的 Arduino 是一个低成本的接口 打开源专为简化原型设计和开发编程和电子学习. 还有大量的可选, 也称为盾牌, 为此平台.

适配器 Arduino 用于以太网, 举个例子, 很便宜,允许访问网络和互联网通过电缆. 盾牌 WiFi, 然而, 是昂贵的. 这个下面是最简单、 最便宜的, 的 CC3000 WiFi 突围.

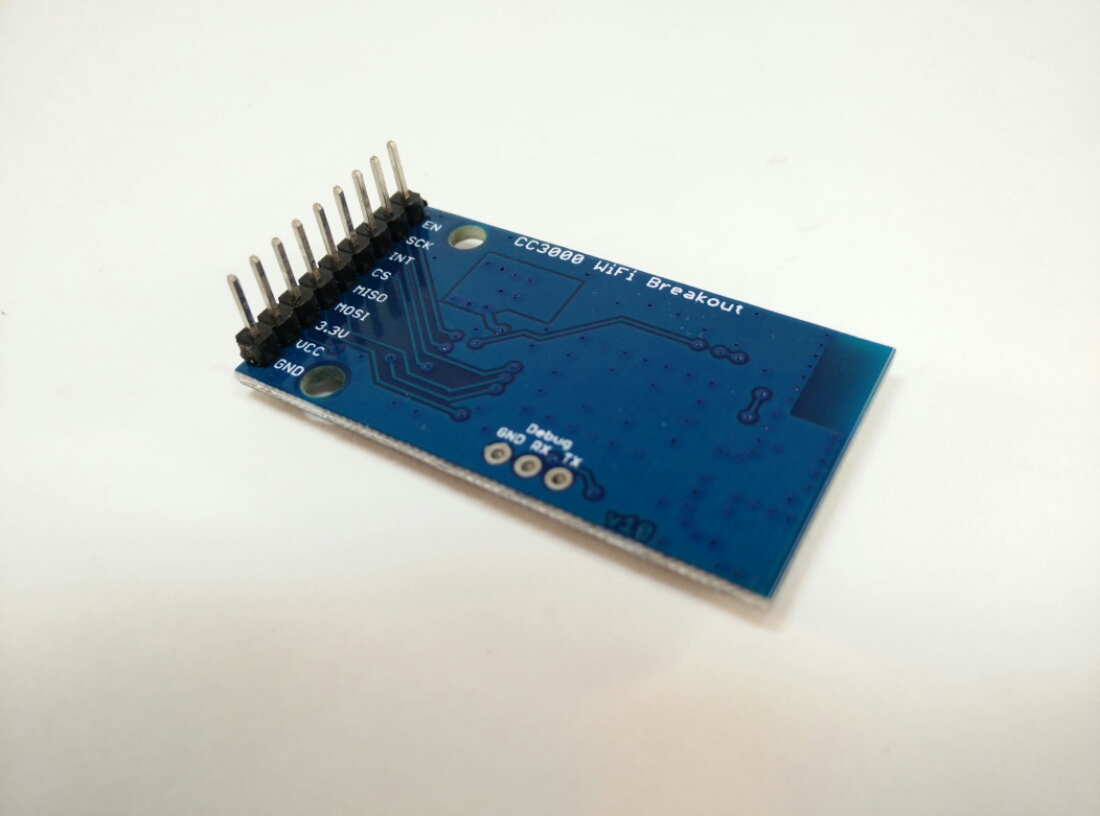

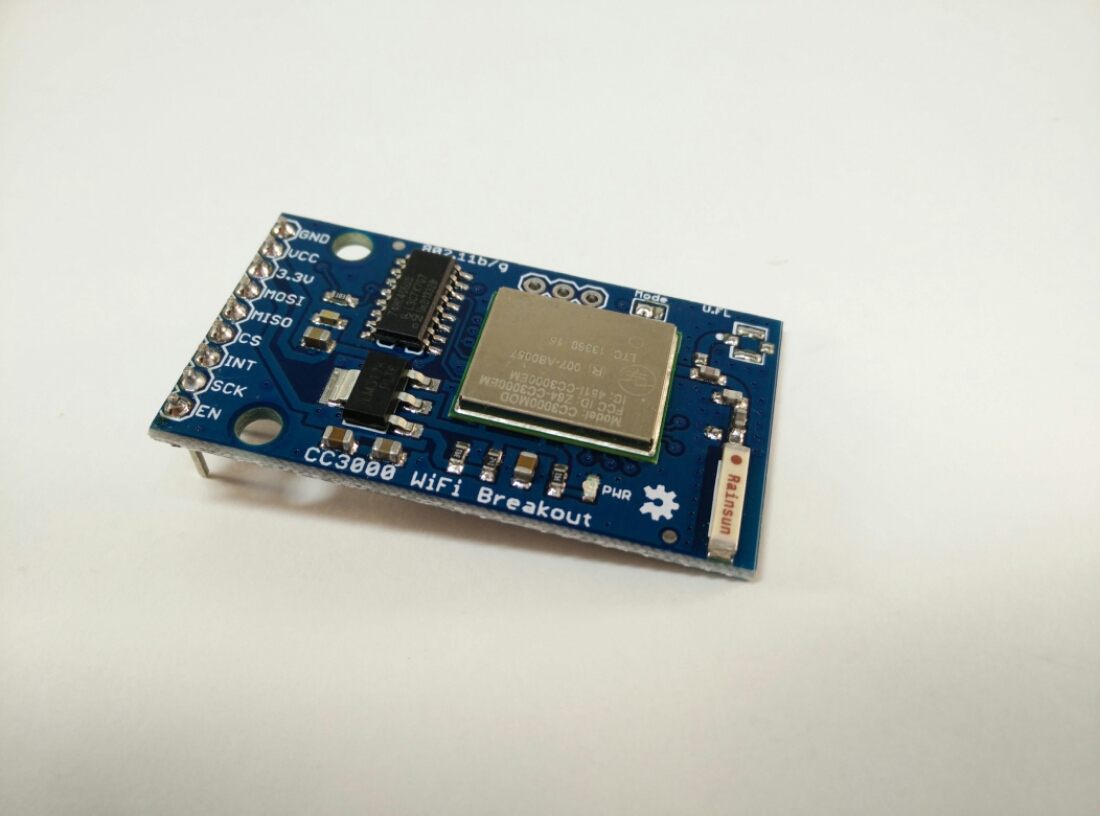

董事会是简单和肯定比我应该, 关于的 30 和几个美元. 有 9 连接器和电源,可由 3.3 或 5V.


链接是很容易. 制造商只警告不连接这两个在同一时间的饲料. 可以发现引出线和使用说明 此链接网站.

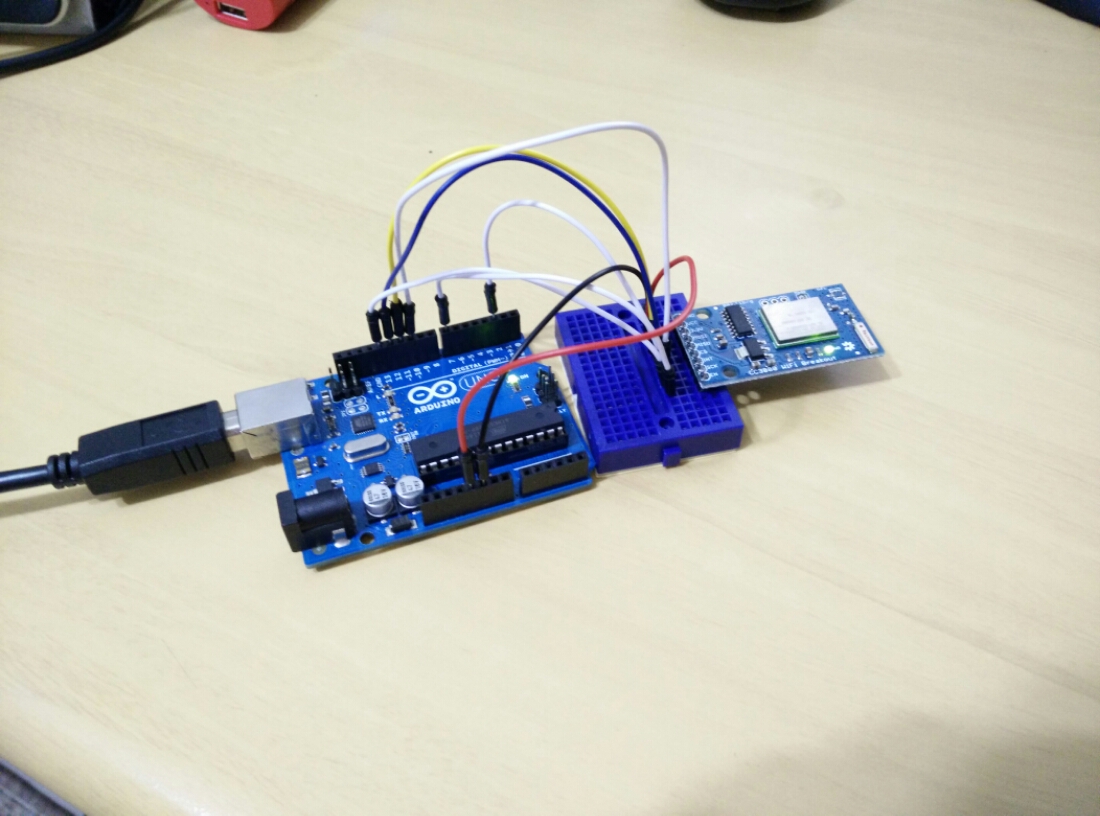

我用下面的链接 Arduino Uno线路板, 除了在 跳线.


若要使用 Arduino 必须下载 超临界流体萃取 CC300 图书馆. 只需下载此文件并膨胀到目录 图书馆阿尔杜伊诺程序文件 x 86. 为此, 从逻辑上讲, 你必须有阿尔杜伊诺 (UNO, 纳米, 大型或其他) 并安装 IDE 可以 下载此链接.

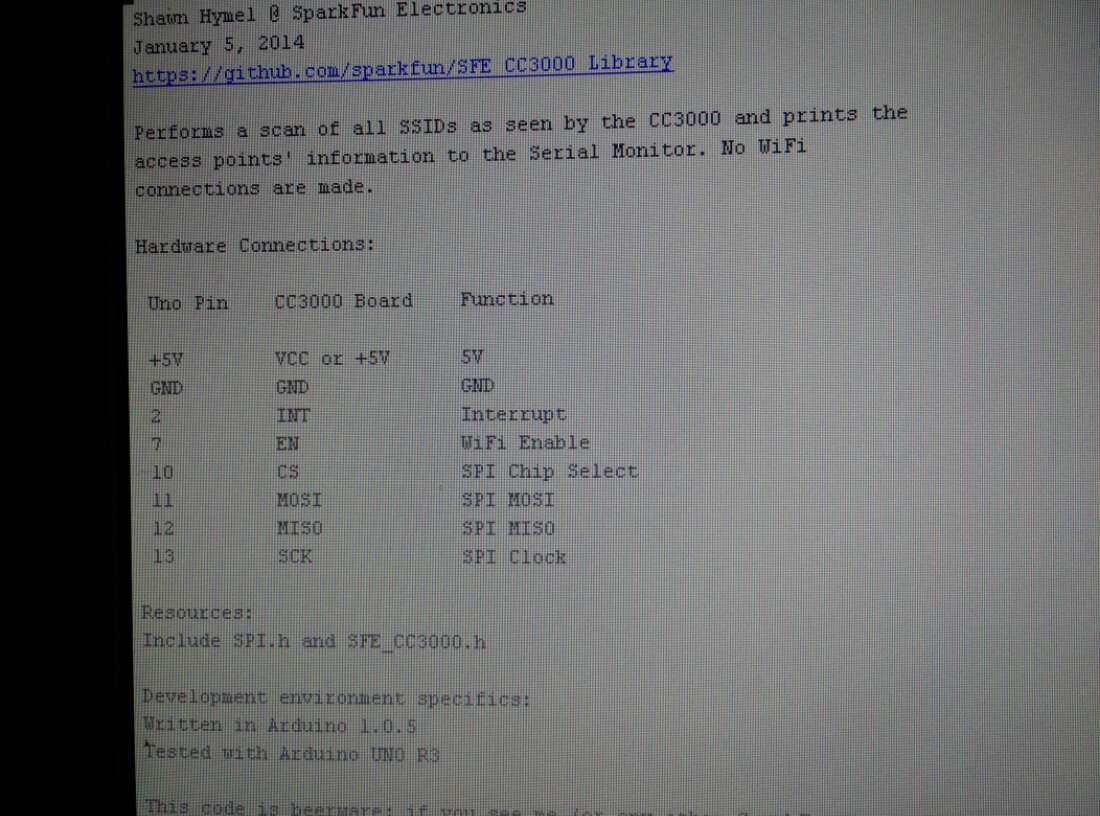

引出线也记录在示例程序库反馈.

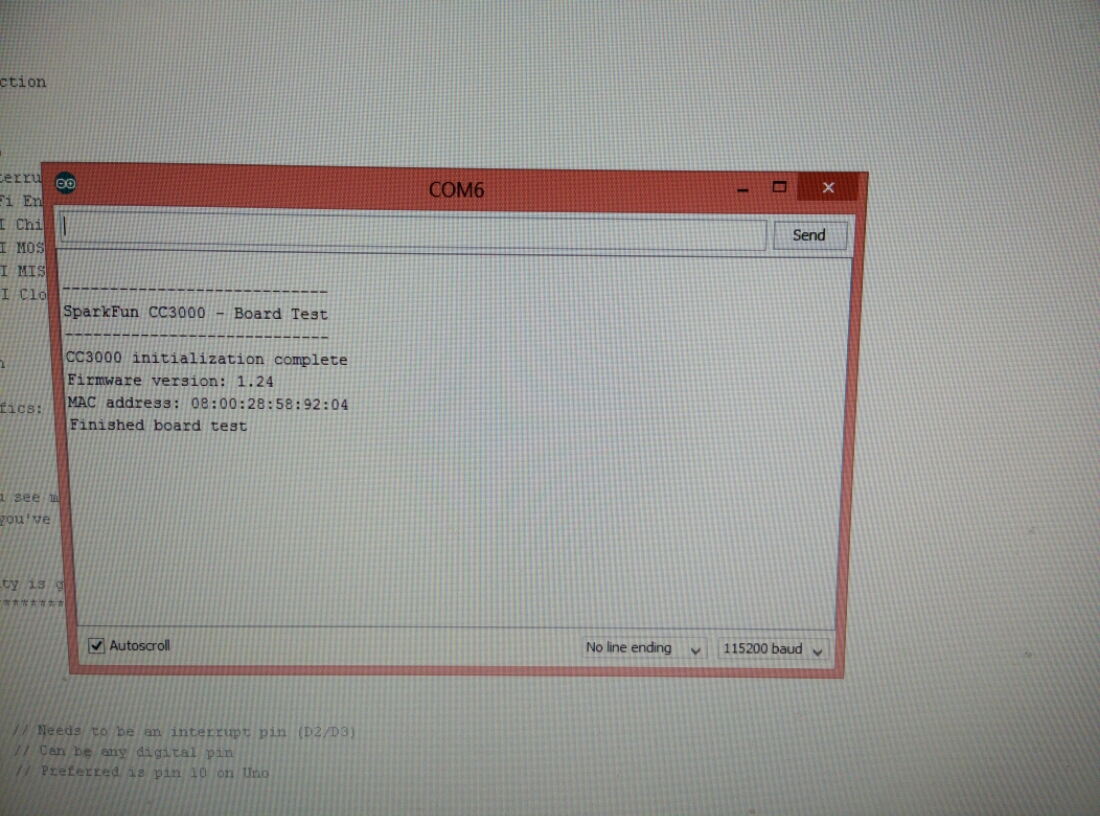

还有被称为一个示例程序 主板测试 这表明 MAC 地址 和固件版本. 这是什么你应该首先运行测试针位置是正确的.

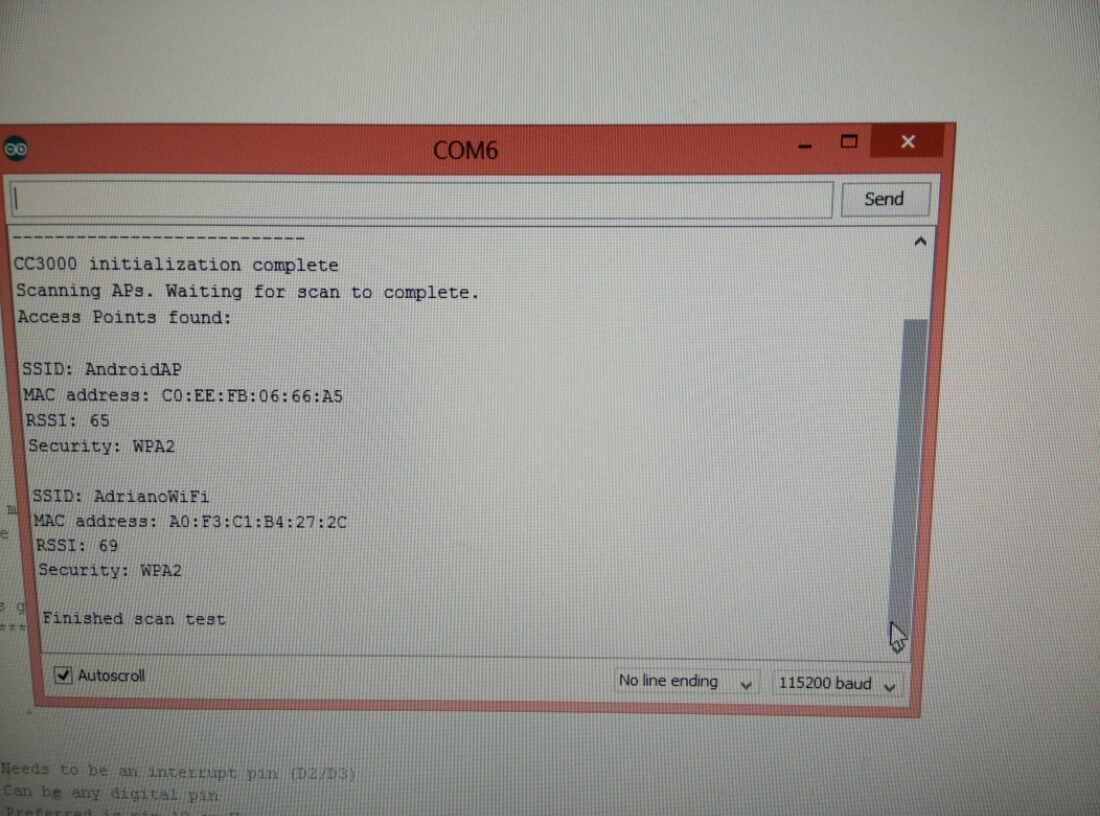

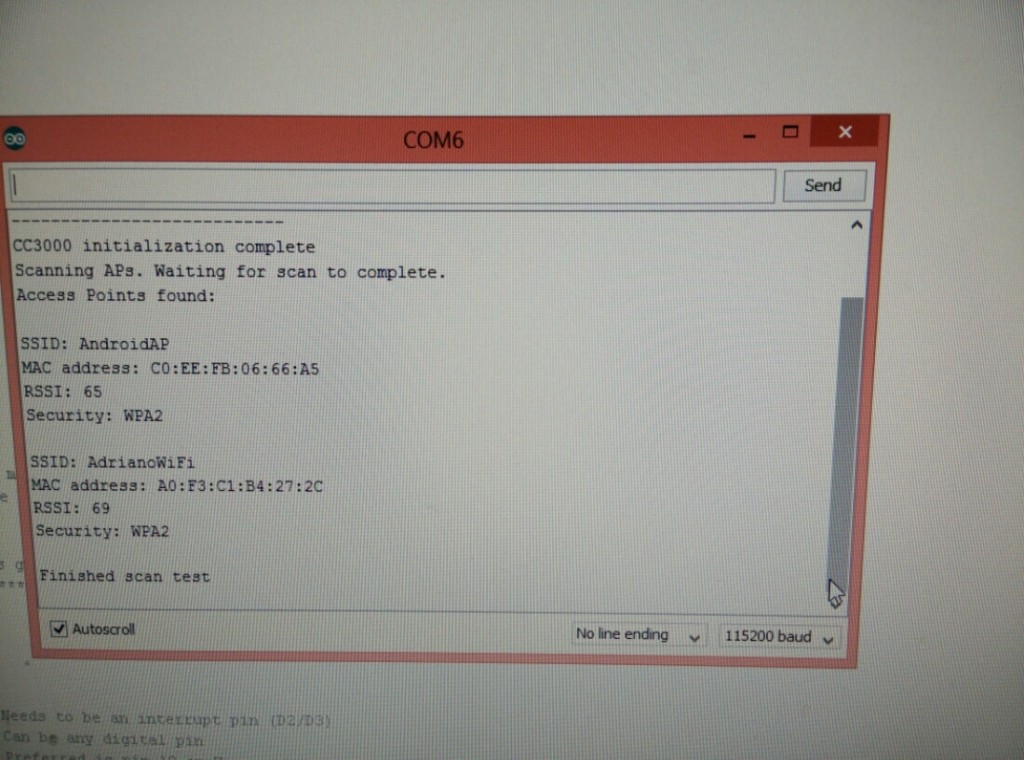

然后您可以运行一个叫做扫描程序, 要搜索的 WiFi 网络. 还有没有天线, 董事会已接受效果差.

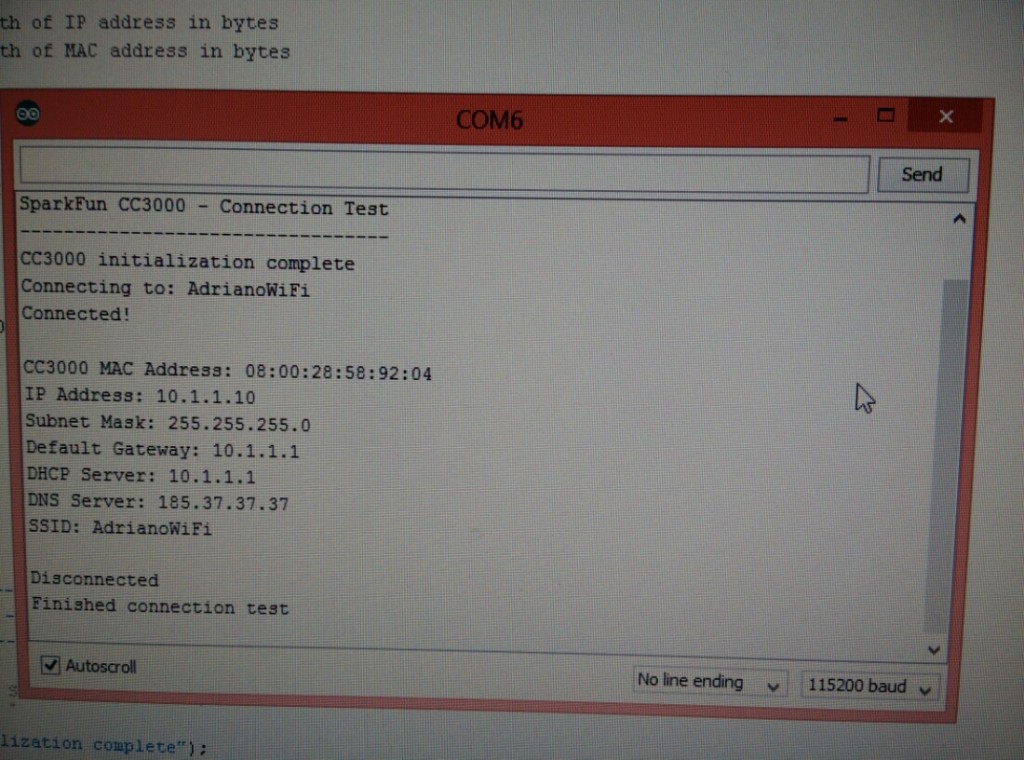

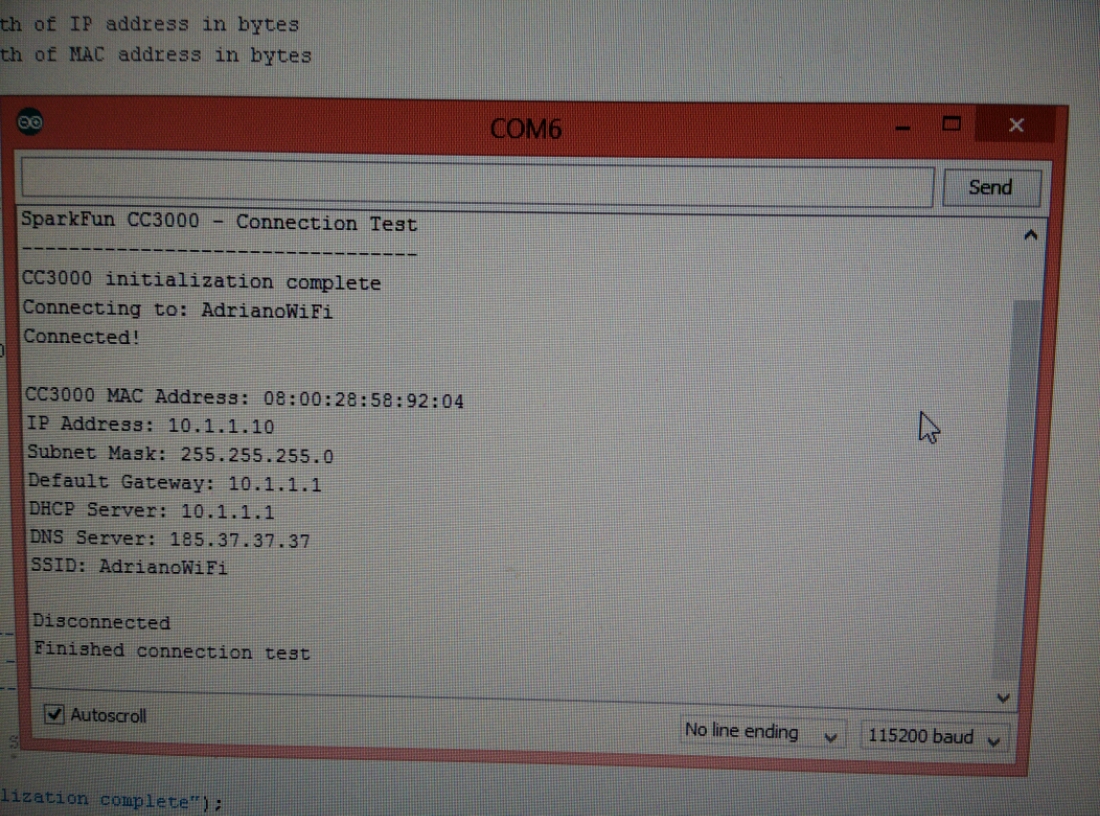

测试连接到我的 WiFi 网络和它的工作. 收到的 IP, DNS 和网关没有问题.

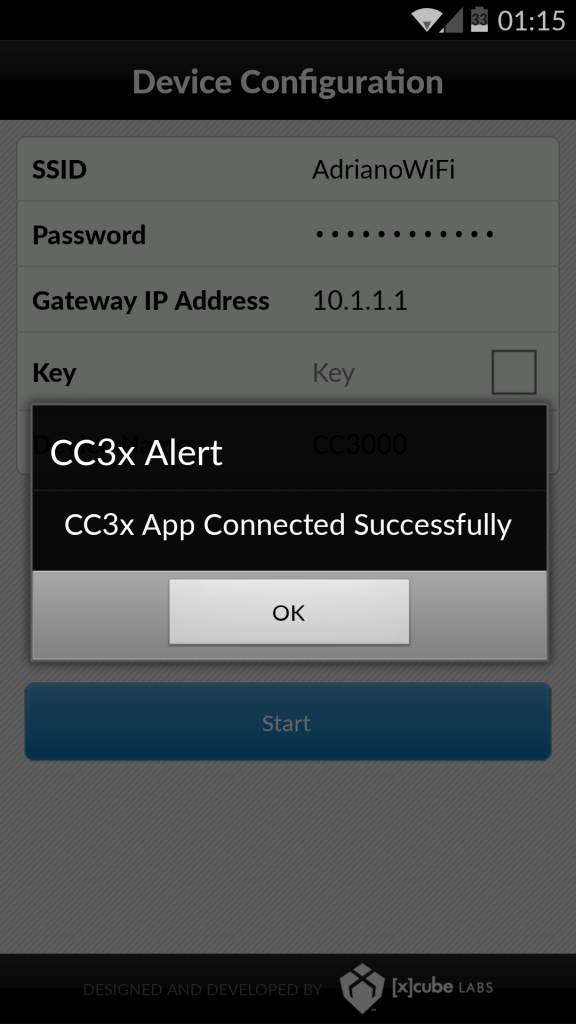

有的生产厂家,允许远程配置的盘子从一个应用程序. 我发现它很复杂,下载, 所以我离开这里 对于那些感兴趣的链接.


盘子有保持快速连接的网络和密码设置的内存, 无需重新输入程序内. 此外,还有对 Web 客户端的支持. 我找不到任何本机支持的 web 服务器, 但我仍然希望看到. 我离开下面的链接从 DealExtreme Arduino Uno 和 C3000 WiFi 突围:

CC3000 WiFi 突围

Arduino Uno

关于阿德里亚诺

Adriano
教授, 工程师和疯狂的中国产品买家.

一条评论

  1. Adriano

    对于那些有兴趣在此模块中, 我是能够也使用 ADAFRUIT 库, 与更多的选择: https://github.com/adafruit/Adafruit_CC3000_Library

    你只需要改变配置下列行的别针. 这是正确的配置:

    #定义 ADAFRUIT_CC3000_IRQ 2
    #定义 ADAFRUIT_CC3000_VBAT 7
