Магнитный датчик Три оси для Arduino

Я купил эту небольшую схему ниже, должен быть подключен к Arduino, думая, что это акселерометр. это не! И датчик, который измеряет магнитное поле по трем осям и посылает к Arduino. Не разочарован, Также было интересно!

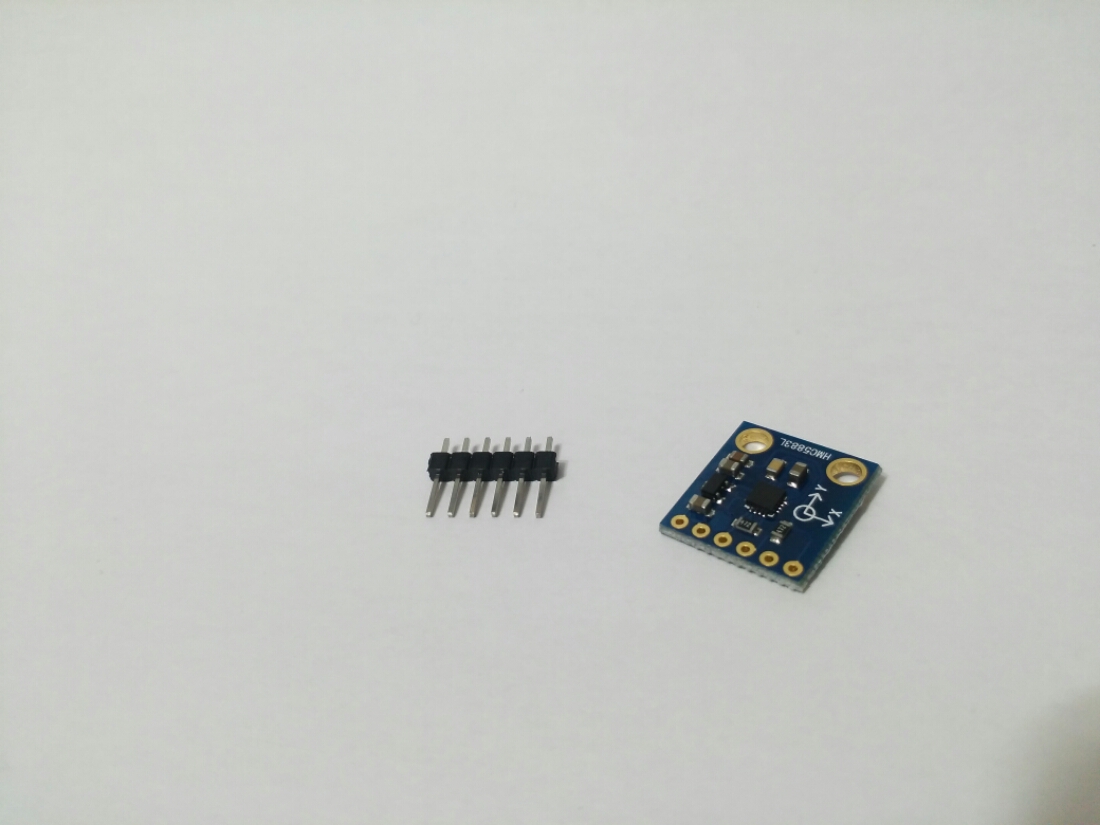

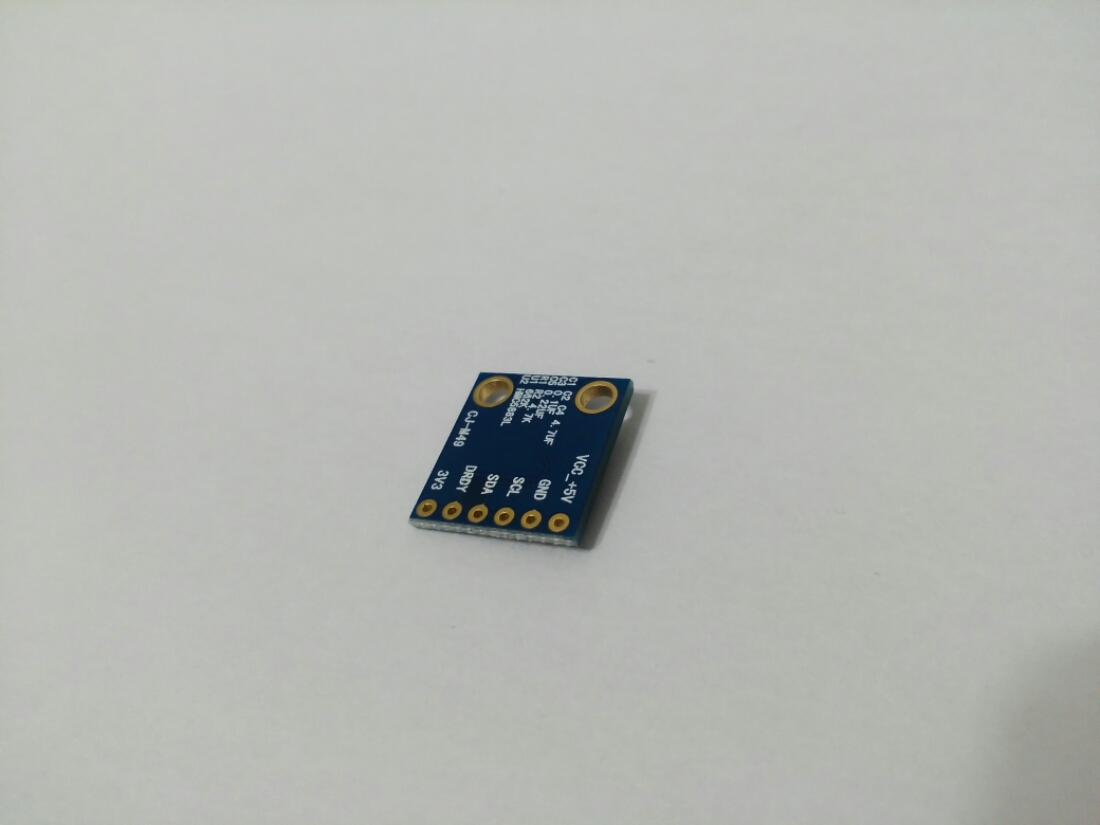

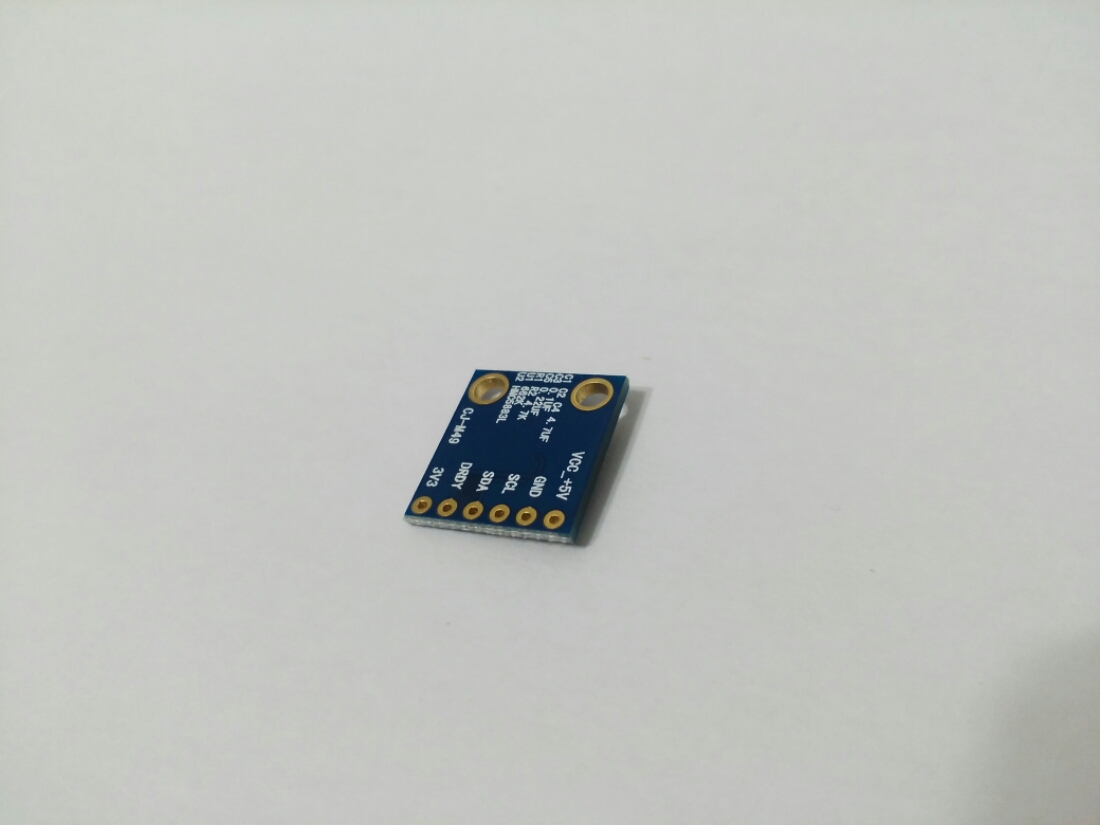

Он поставляется с терминальным стержнем, давая установить и проверить даже без сварки. На борту вы видите разъемы 3х3, DRDY, SDA, SDL, GND е 5V. Более подробную информацию о том, как подключить Arduino можно найти эта ссылка.

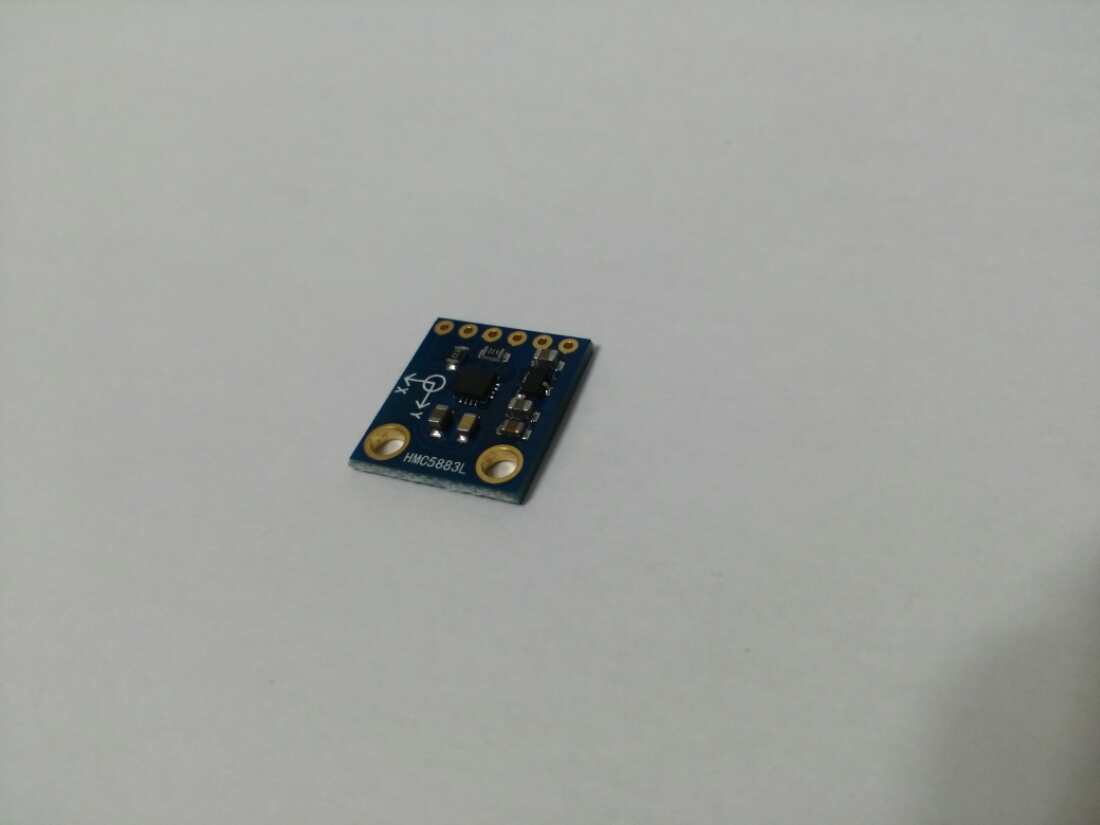

Существует указание осей х и у, чтобы смонтировать магнитный датчик в правильном направлении. Ось Z. логически вверх!

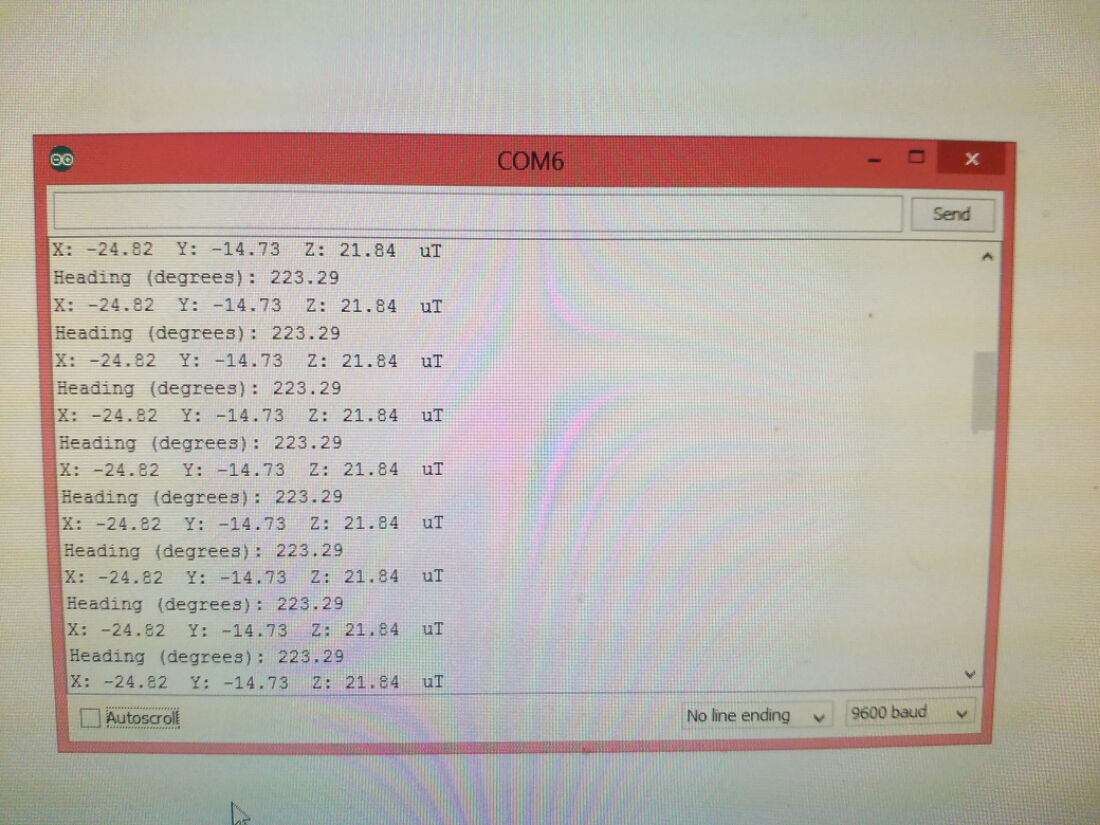

При правильном соединении, Датчик О-образный, микро тесла, магнитное поле в направлениях X, У е Z.


очень интересно, хотя он по-прежнему ищет для практического использования, а также служить в качестве компаса. Интересующиеся могут следовать по ссылкам ниже:

Купить или датчик – http://www.buyincoins.com/item/36433.html

Более подробную информацию о том, как подключить Arduino – https://learn.adafruit.com/adafruit-hmc5883l-breakout-triple-axis-magnetometer-compass-sensor/wiring-and-test

О Адриано

Профессор, Инженер и покупатель продукции сумасшедший Китай.
