Дисплей LCD пункт Arduino Nokia 5110

Что делают китайцы с дисплеи используются мобильные телефоны Nokia модели 5110? Сварные в бляшки и продают в виде комплекта для Arduino! Эта идея пришла несколько лет назад, когда дизайнеры начали делать схемы наслаждаясь дисплей старого телефона.

Для тех, кто хочет лучше узнать о Arduino, может по этой ссылке, в дополнение к покупке Не DealExtreme Arduino UNO.

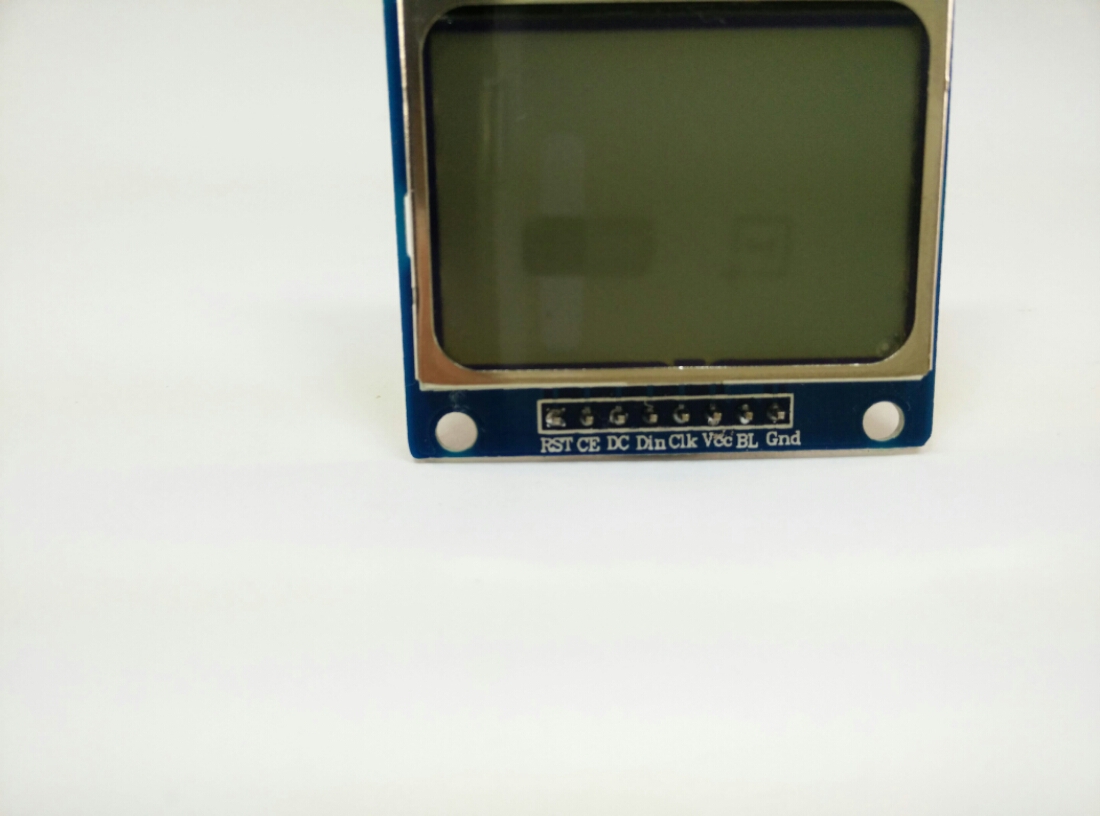

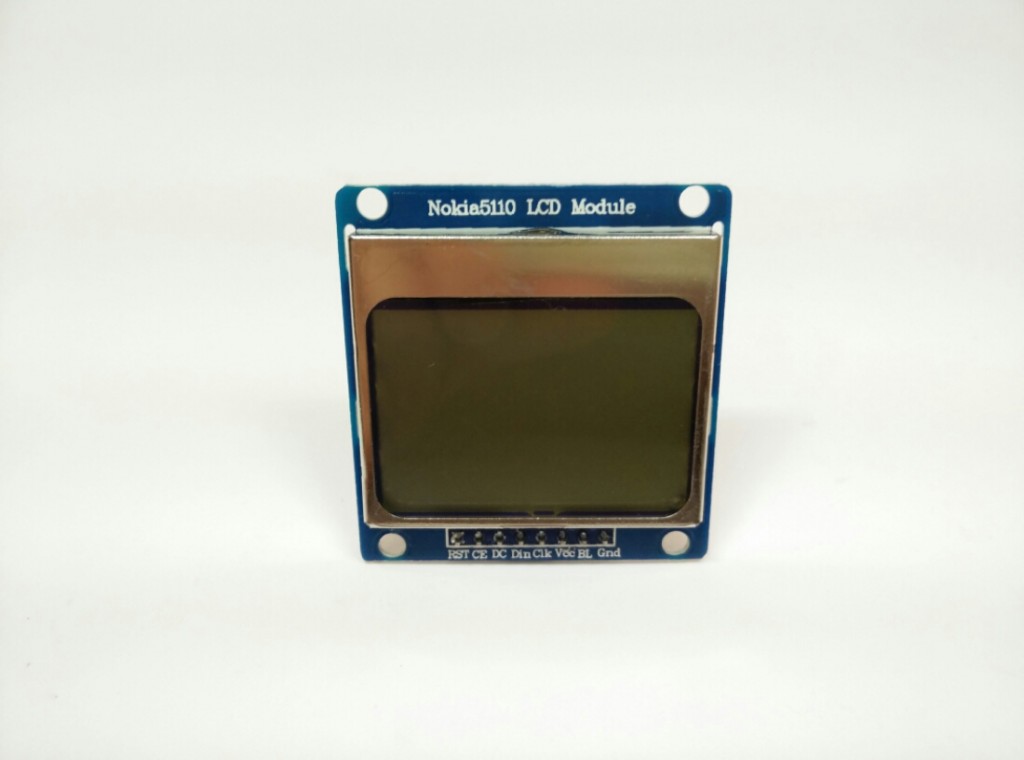

Дисплей выглядит новый, но это, вероятно, используется в хорошем состоянии. Соединение осуществляется с восемью штырьками.

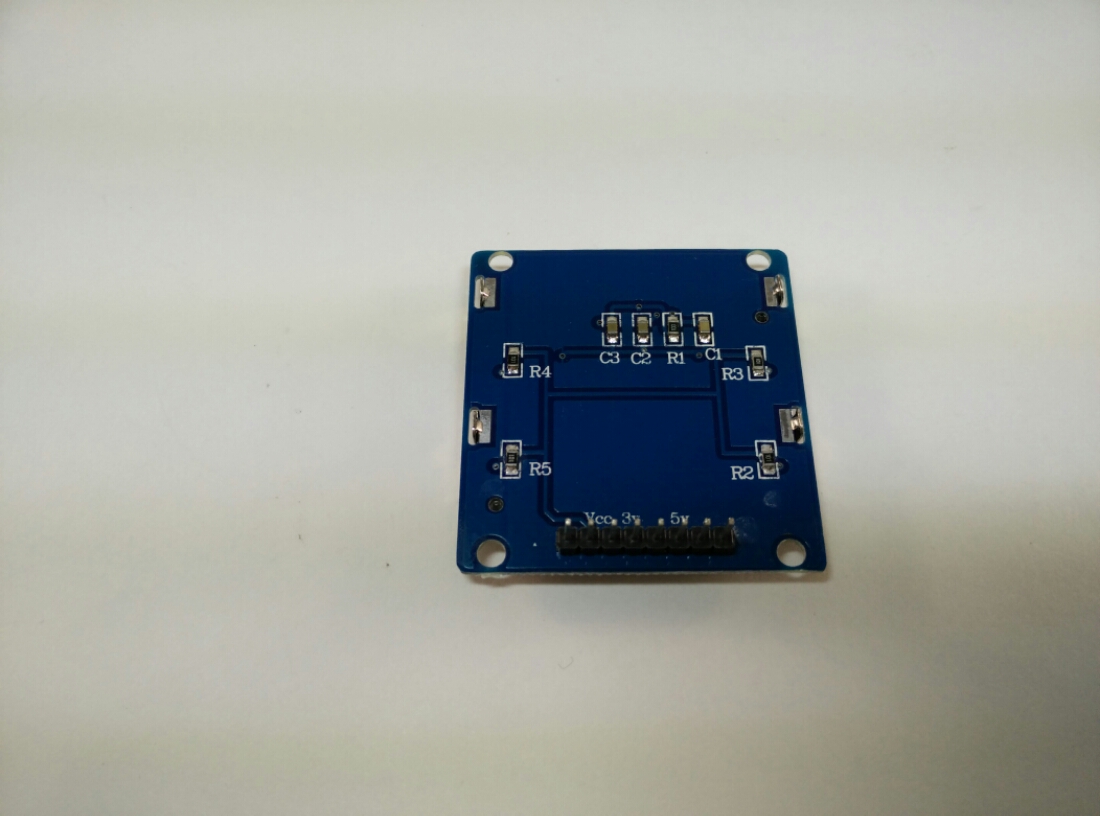

В задней части имеется достаточно цепь, чтобы ничего, кроме Arduino не нужно, резистор для подсветки и проволоки.

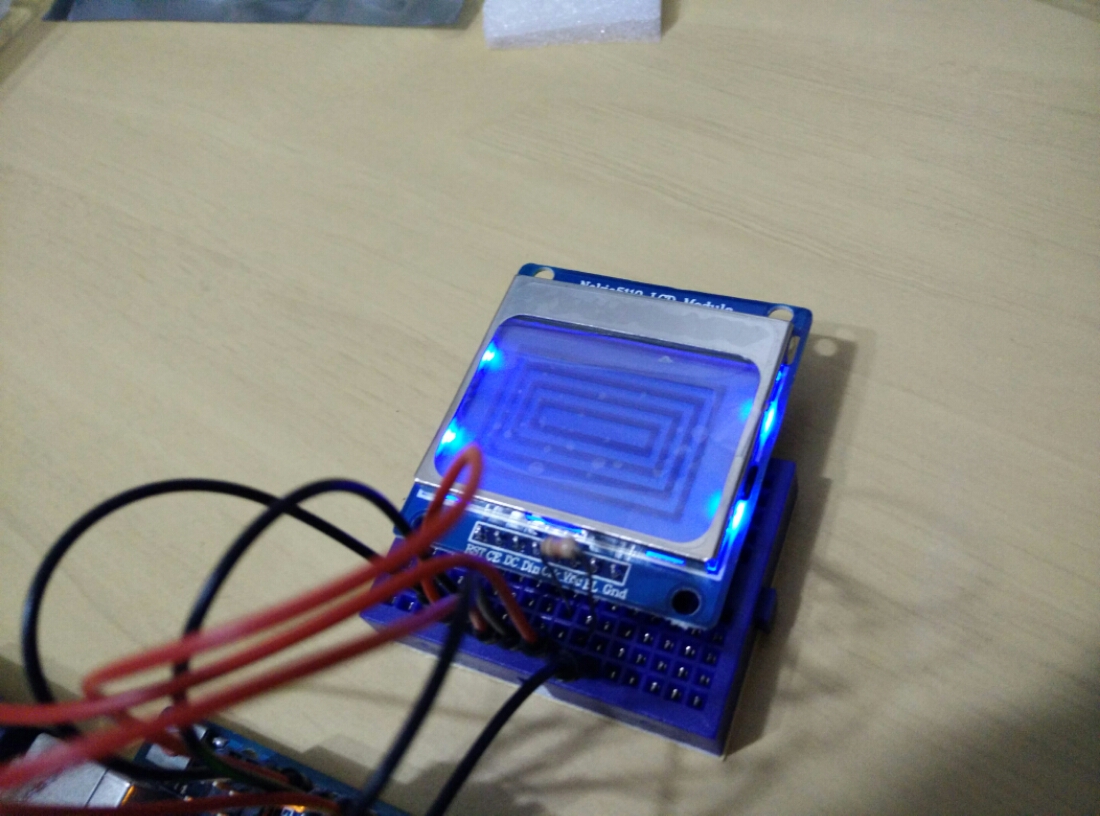

Там в управлении Arduino. Вы не можете увидеть, но я ставлю резистор 220 Ом пункт подсветки Azul уплотнительное.

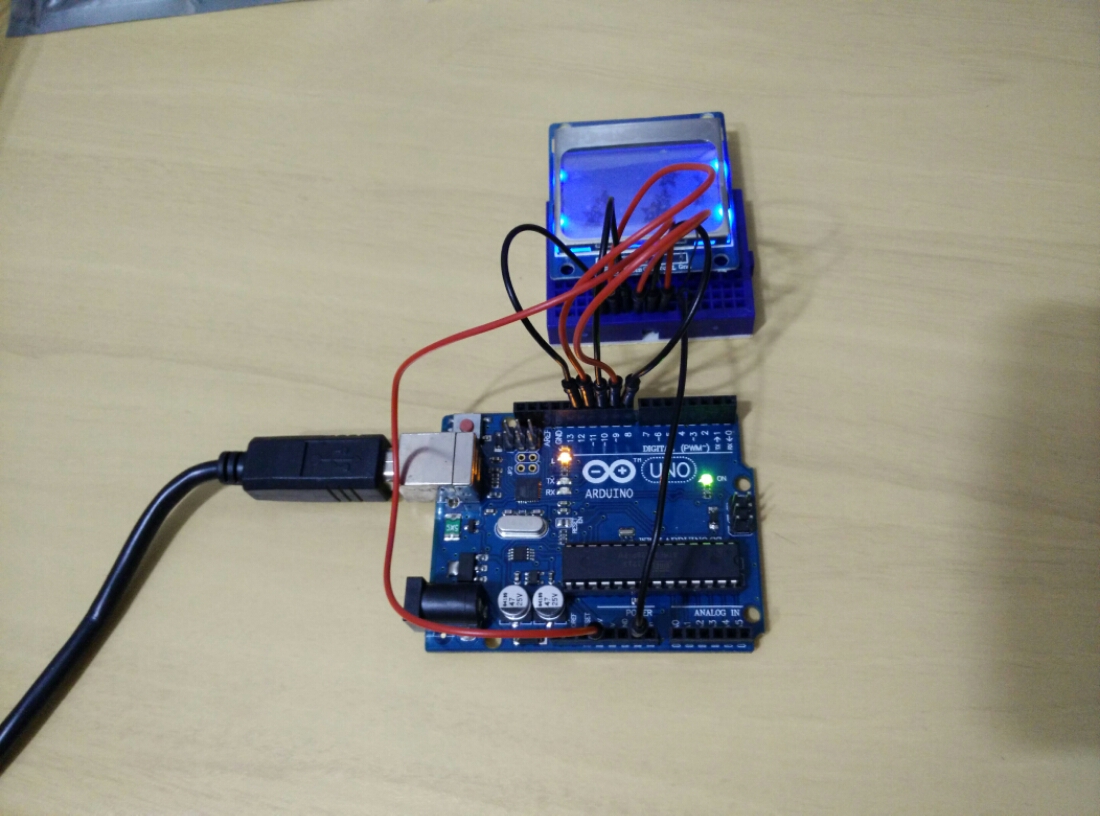

Это способ подключения. Программа для тестирования LCD поставляется с библиотекой для установки Arduino каталогов библиотек. Есть на самом деле две библиотеки, соединение е другие графические. Оба должны быть установлены.

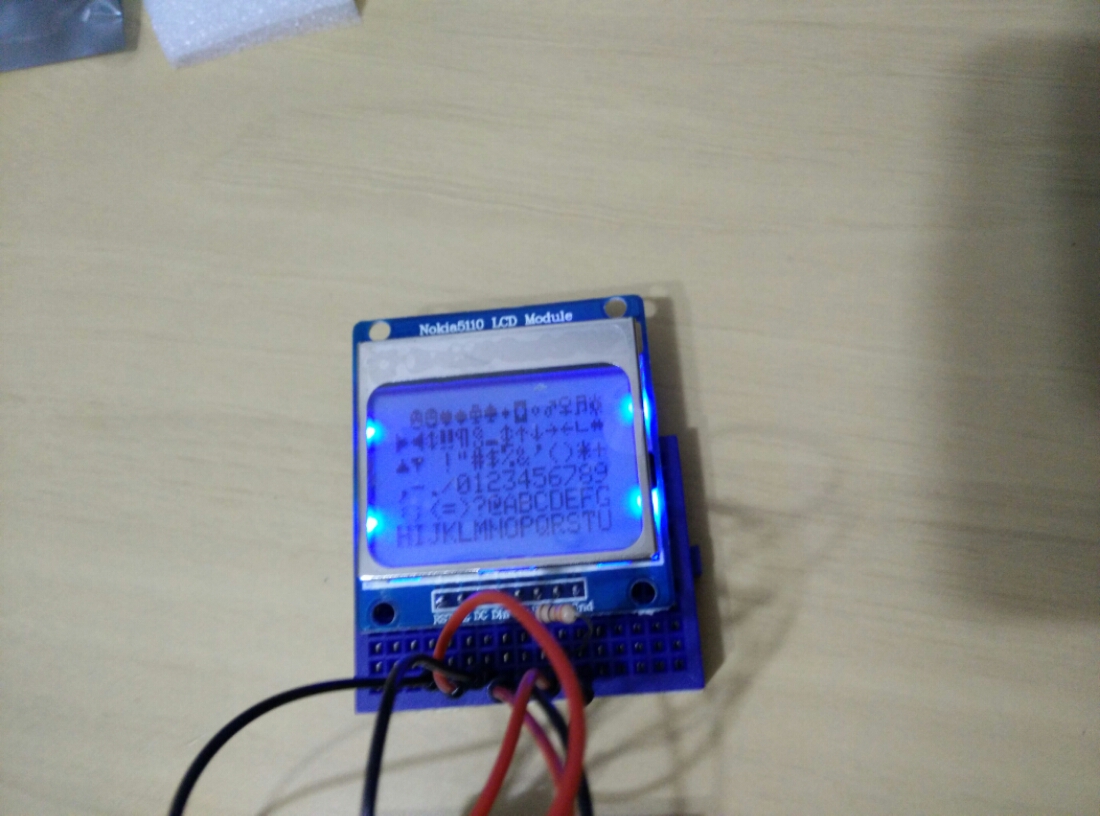

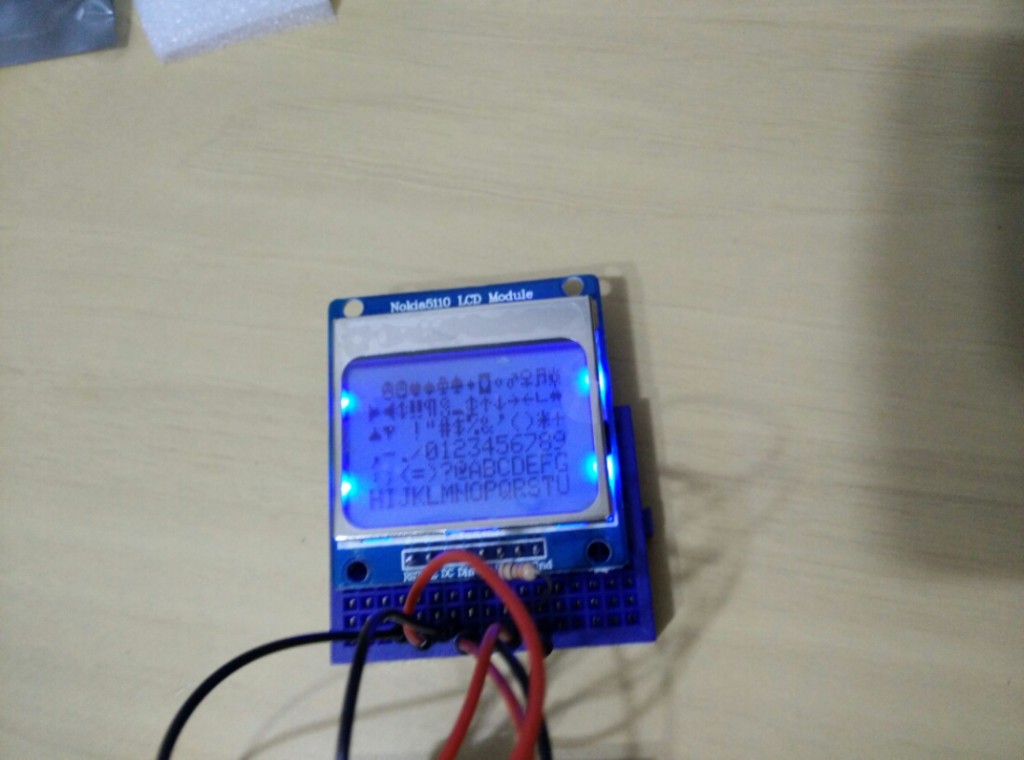

Запуск примера программы, который поставляется с библиотекой, дисплей делает несколько забавных рисунков.

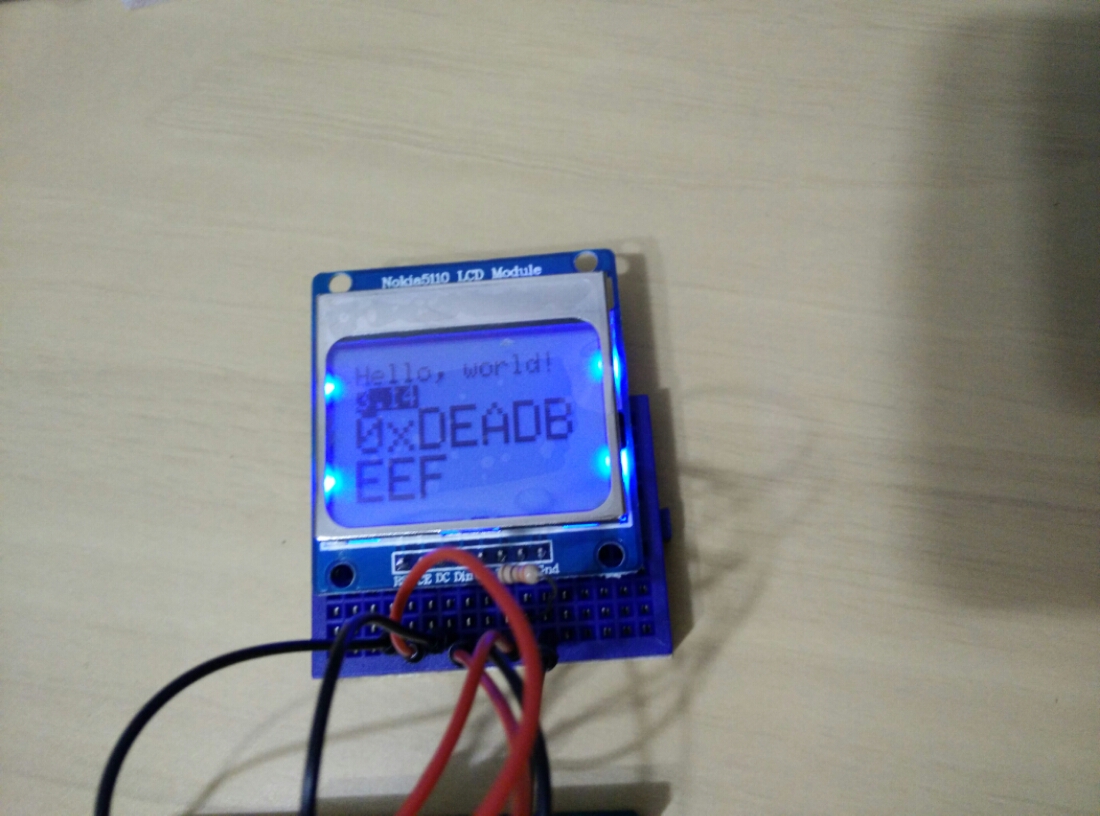

Библиотека также позволяет писать нескольким источникам.


Теперь более крупный шрифт:

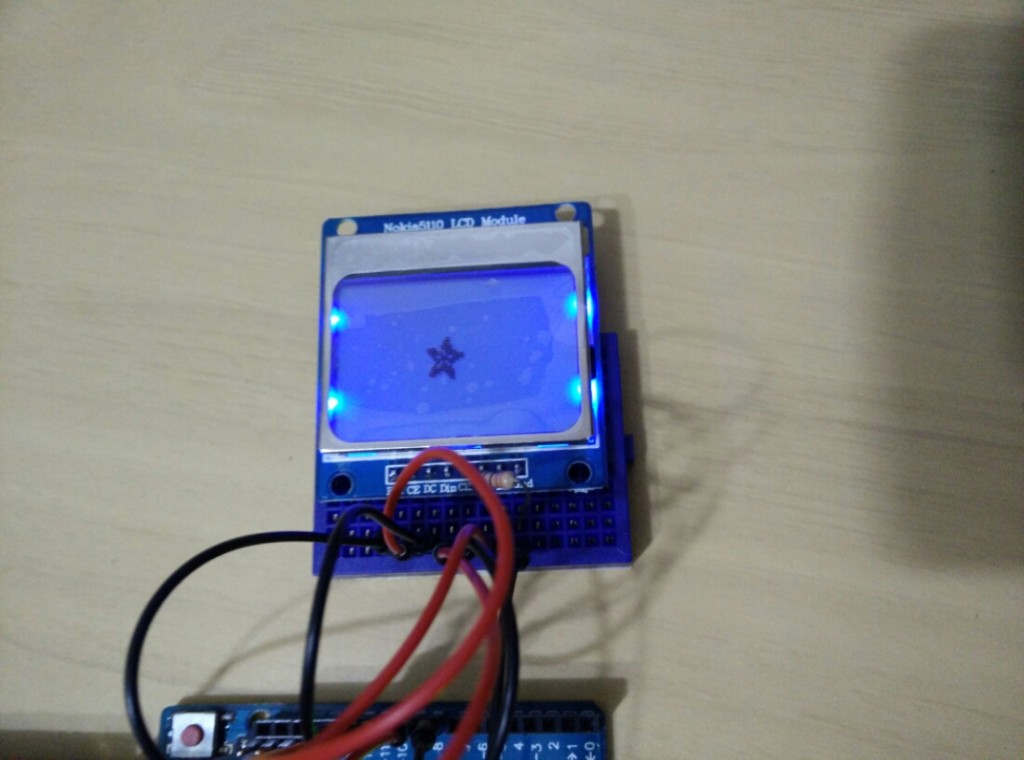

Также начисляется чертежи растрового.

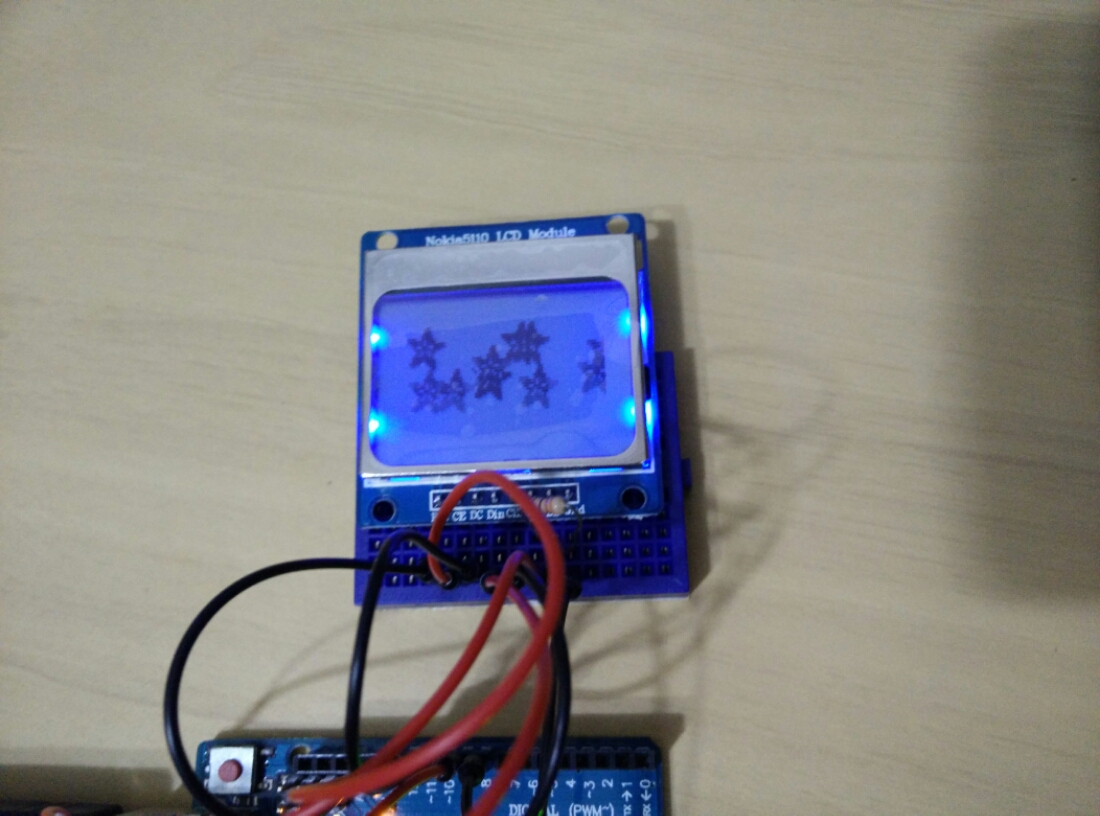

В дополнение к чертежам перемещения экрана:


цена, гораздо лучше, чем ЖК-дисплей 16×2 продажи в Бразилии. Потому что будучи переработанный материал, Это очень дешево и дает профессиональный воздух к проекту с Arduino. Я оставляю ниже ссылку на товар, для библиотек и для UNO Arduino в DealExtreme:

Arduino UNO – HTTP://www.dx.com/p/dccduino-atmega328-development-board-for-arduino-uno-r3-blue-340374

Дисплей Nokia 5110 – HTTP://www.dx.com/p/replacement-1-6-lcd-screen-with-blue-backlight-for-nokia-5110-blue-145860

Базовая библиотека – протокол HTTPS://github.com/adafruit/Adafruit-PCD8544-Nokia-5110-LCD-library

Графическая библиотека – протокол HTTPS://github.com/adafruit/Adafruit-GFX-Library
