Adaptador Bluetooth JY-MCU para Arduíno

Se você faz projetos com Arduino então comprar esta plaquinha é uma ótima pedida, pois permite adicionar comunicação Bluetooth em qualquer projeto.

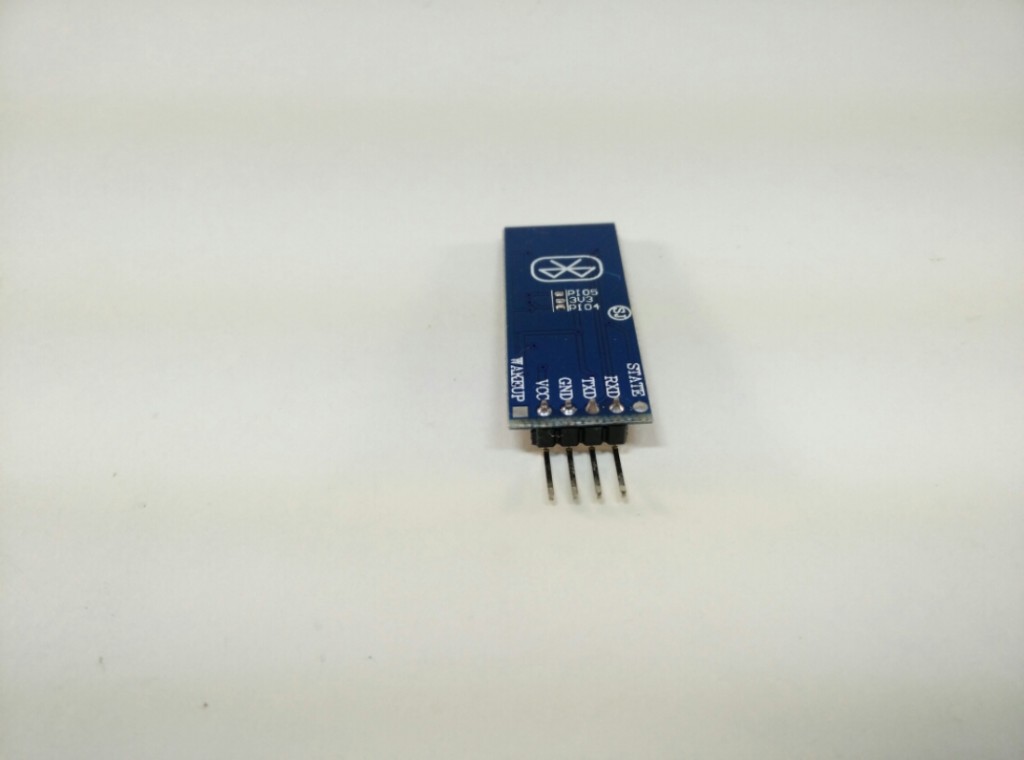

A placa é pequena e funcional. É alimentada com o VCC (5V) e Massa do Arduíno e precisa apenas de dois pinos adicionais: TX e RX.

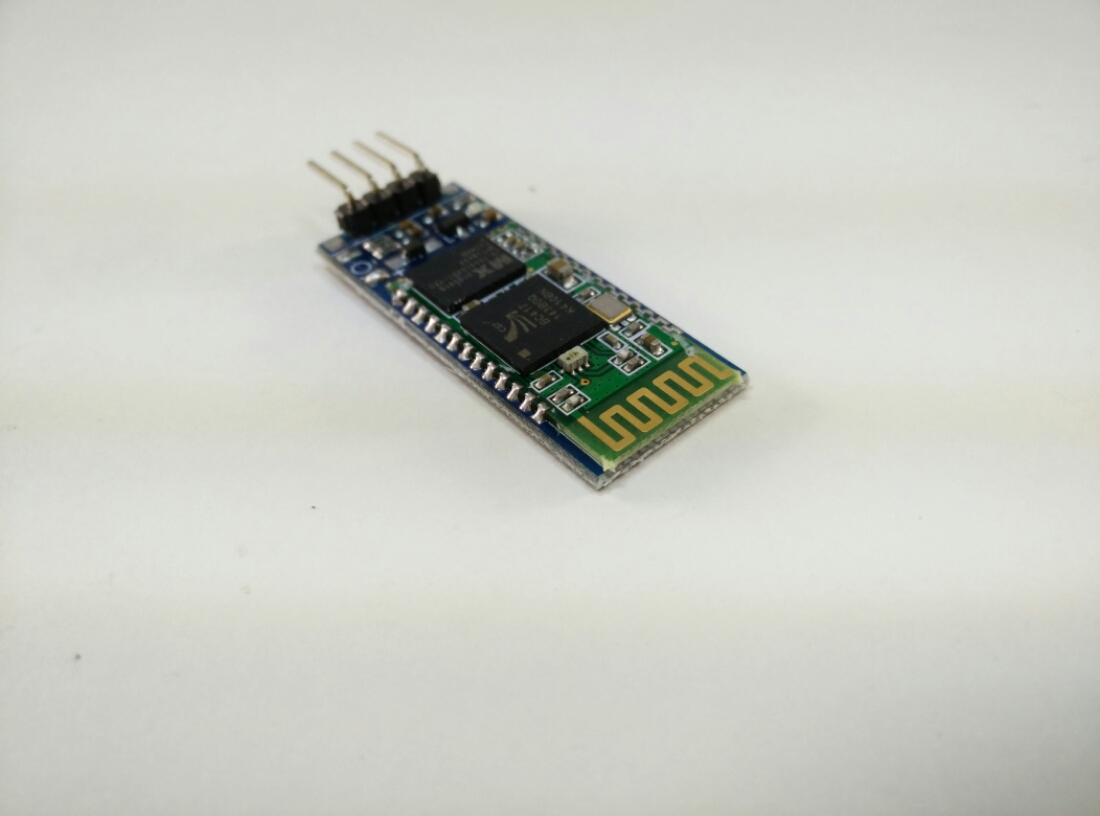

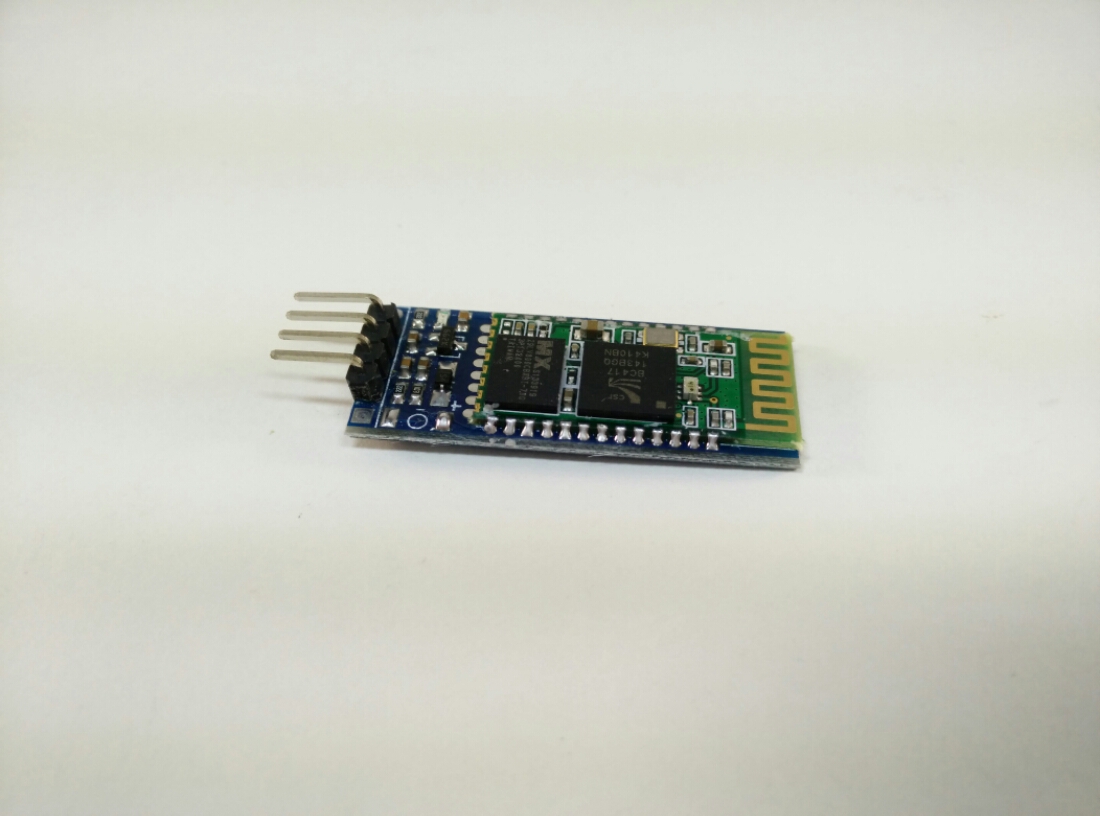

A antena é estacobrinhafeita com impresso mesmo.

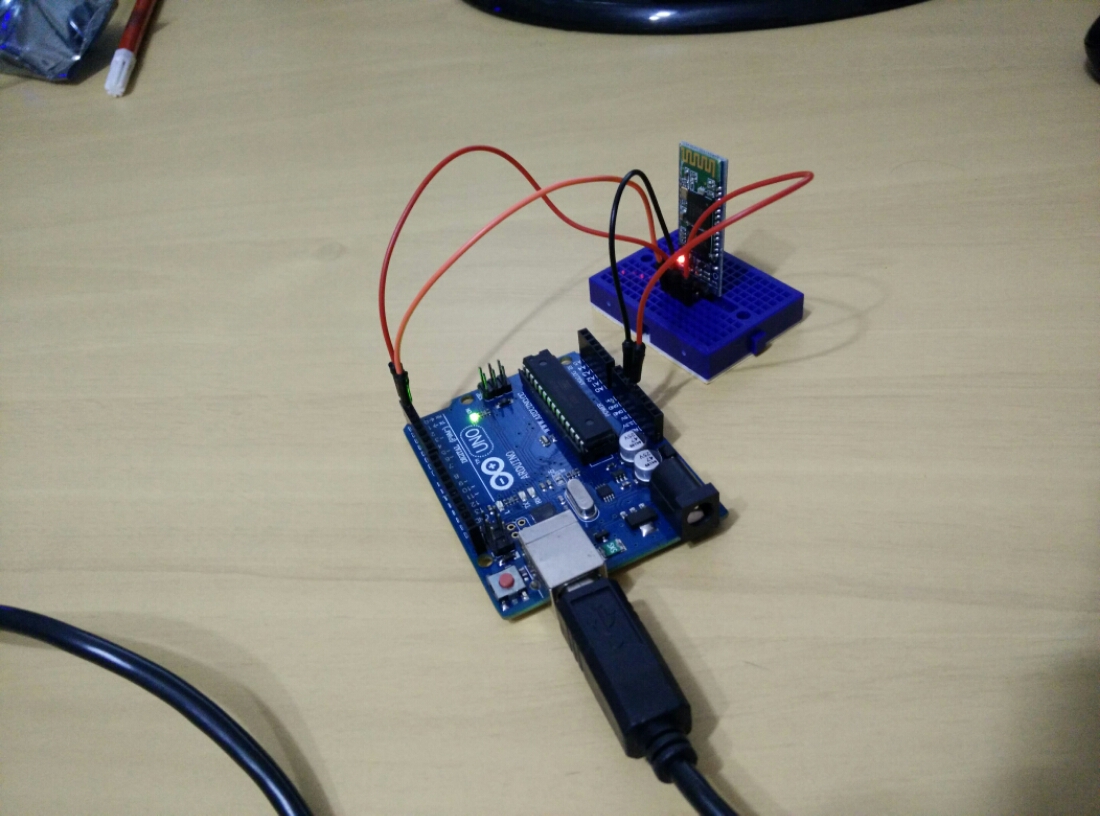

A conexão ao Arduíno é fácil: RX ao pino 0 (НУЛЬ) e TX ao pino 1 (UM). Além de VCC ao 5V e GND ao GND do arduíno. Atenção apenas à um detalhe, esta ligação desliga a conexão serial USB, então envie o programa antes de ligar os pinos zero e um.

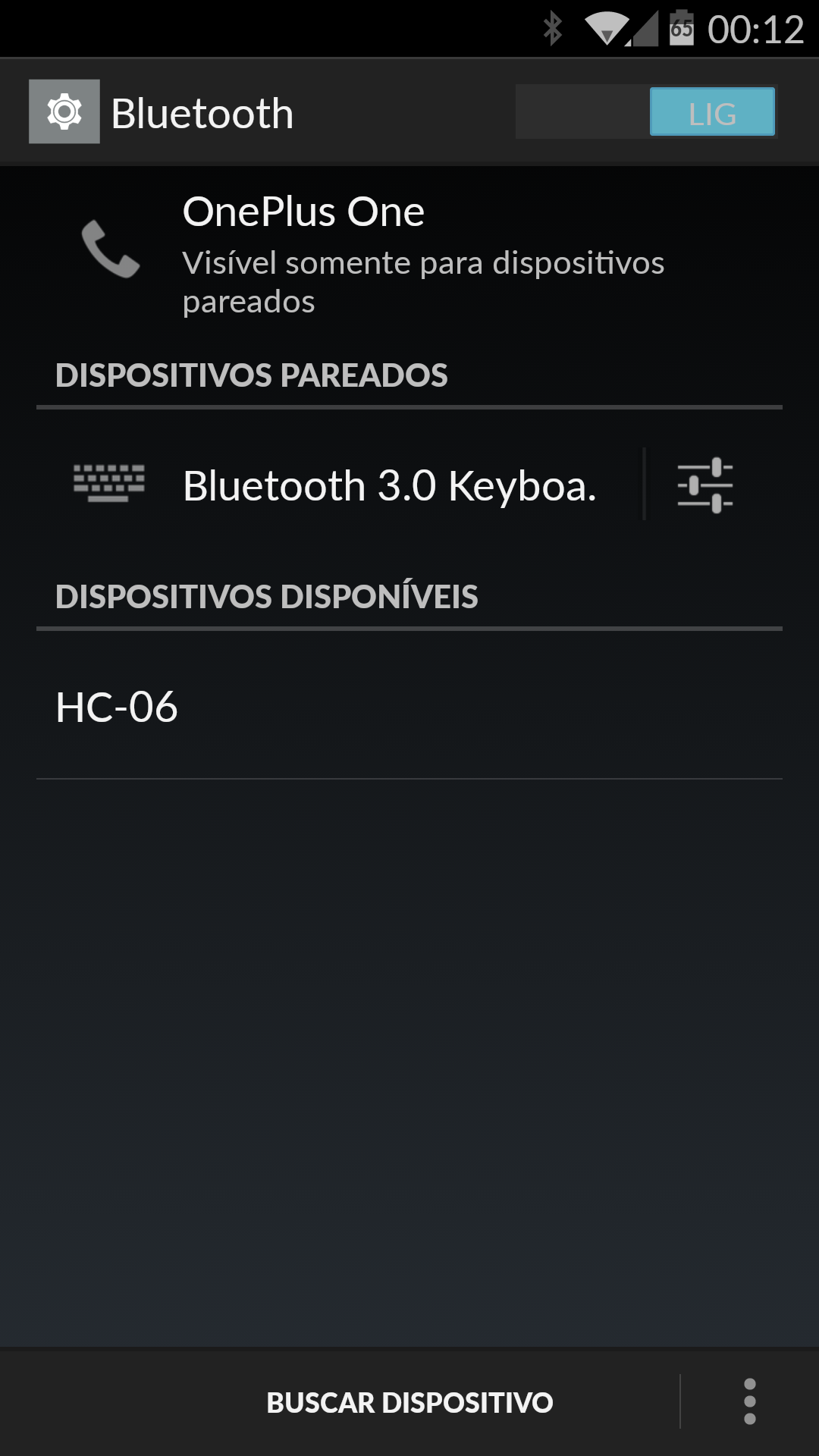

Para fazer o Arduíno receber dados via bluetooth é simples, basta parear com qualquer dispositivo Android ou Windows e abrir um terminal serial. Qualquer coisa que você enviar via este terminal serial o Arduíno recebe como se fosse uma porta convencional USB. Não tem complicação! Basta parear o dispositivo HC-06 da foto abaixo:

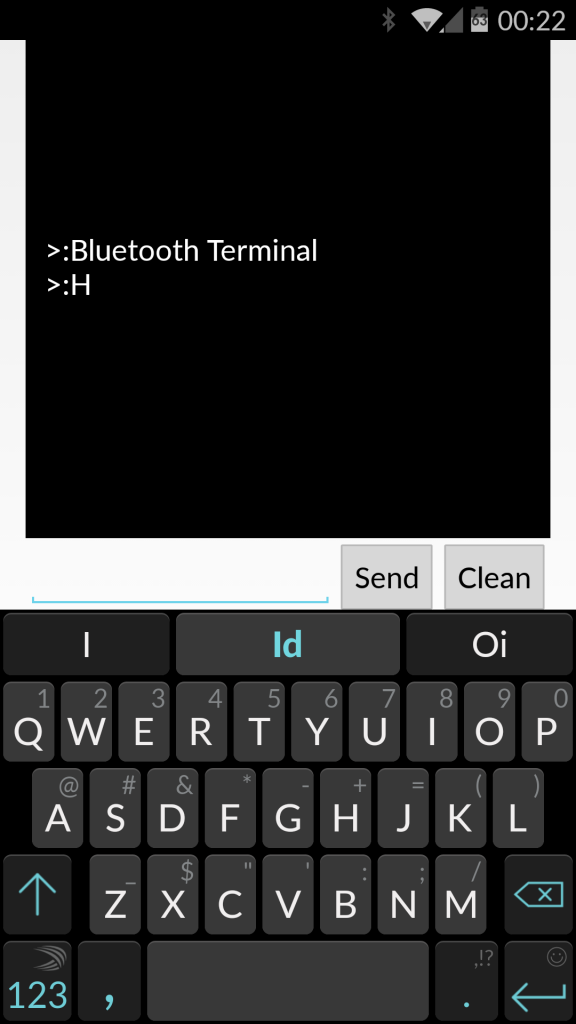

Para testar eu compilei um programa bem simples, que está nesta página de exemplos de programas para Arduíno, e que acende um led quando recebe uma letra H na porta serial. O código da letra é enviado pelo terminal Bluetooth, recebido pela placa e enviada ao Arduíno por serial com fio.


совершенный! Embora eu ainda ache que isso tudo poderia ser um pouco mais barato. Mas funciona perfeitamente, sendo inclusive possível utilizar junto com a serial USB com fio, mas para isso será necessário utilizar o bluetooth fora dos pinos 0 е 1. Deixo abaixo link para o DealExtreme:

HTTP://www.dx.com/pt/p/jy-mcu-arduino-bluetooth-wireless-serial-port-module-104299
