Módulo LCD TFT de 3.5 polegadas 320 X 480 ILI9481B para Arduíno UNO e MEGA

Para deixar meus projetos com Arduíno ainda mais interessantes comprei este display de 3.5 polegadas. Achei que tinha comprado uma versão com touch screen, mas depois descobri que a versão com suporte a touch screen vende neste outro link.

5806e9e0c1ad3_IMG_20161011_170811

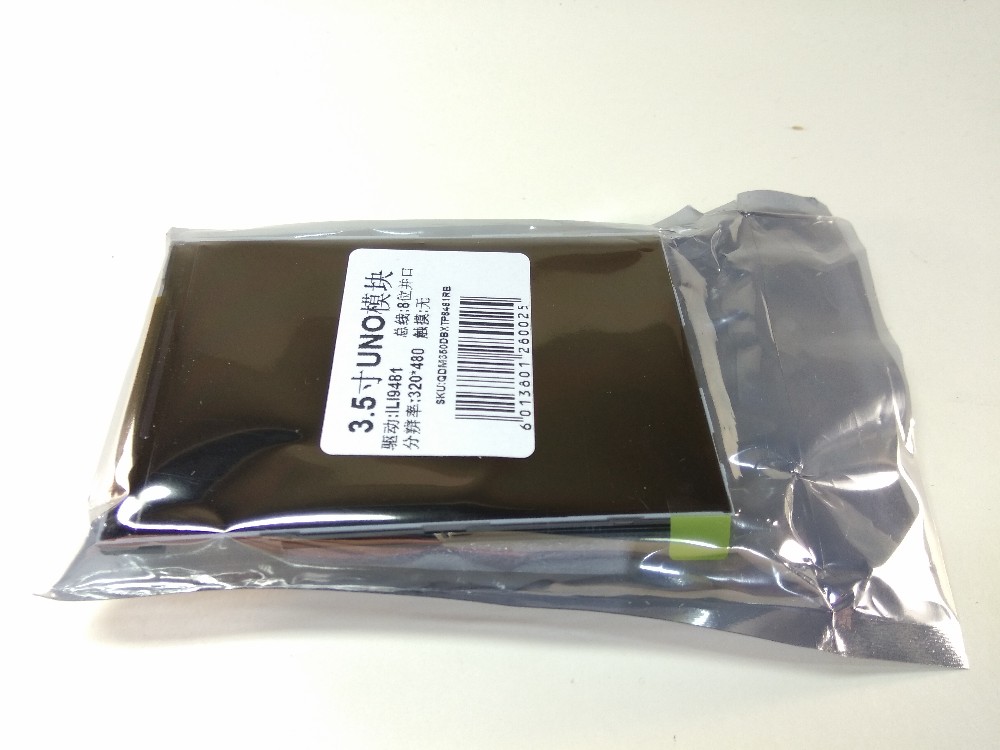

O display vem dentro de um saco antiestática.

5806e9e4735ed_IMG_20161011_170826

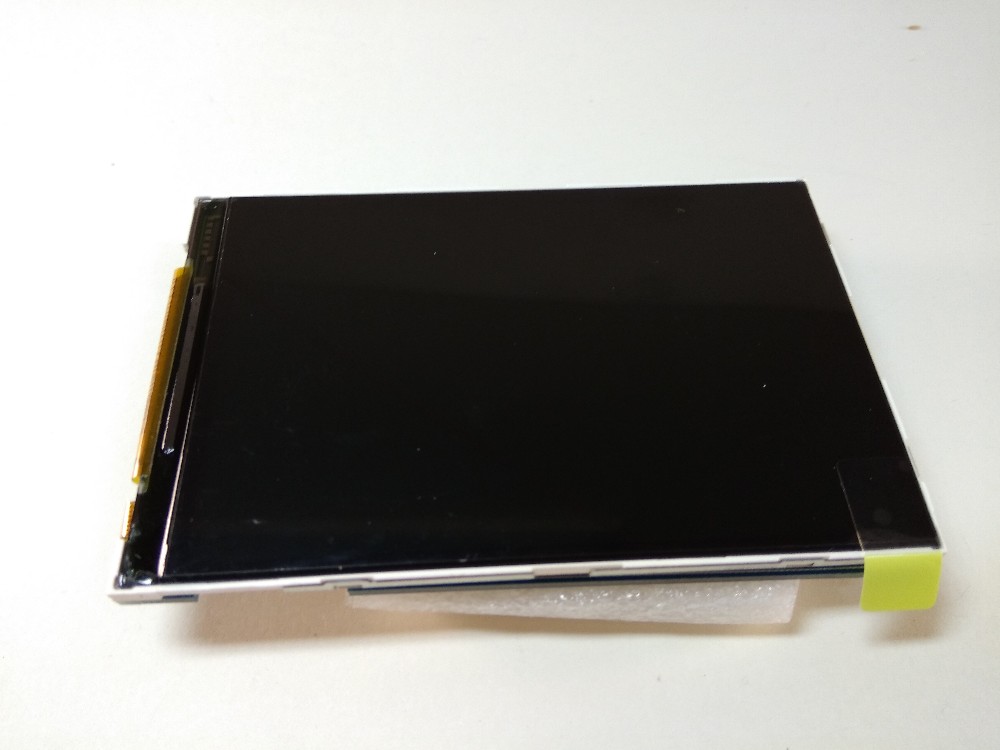

Aí está o display, com 3.5 polegadas, resolução de 320×480 e 64K cores.

5806e9e86978f_IMG_20161011_170911

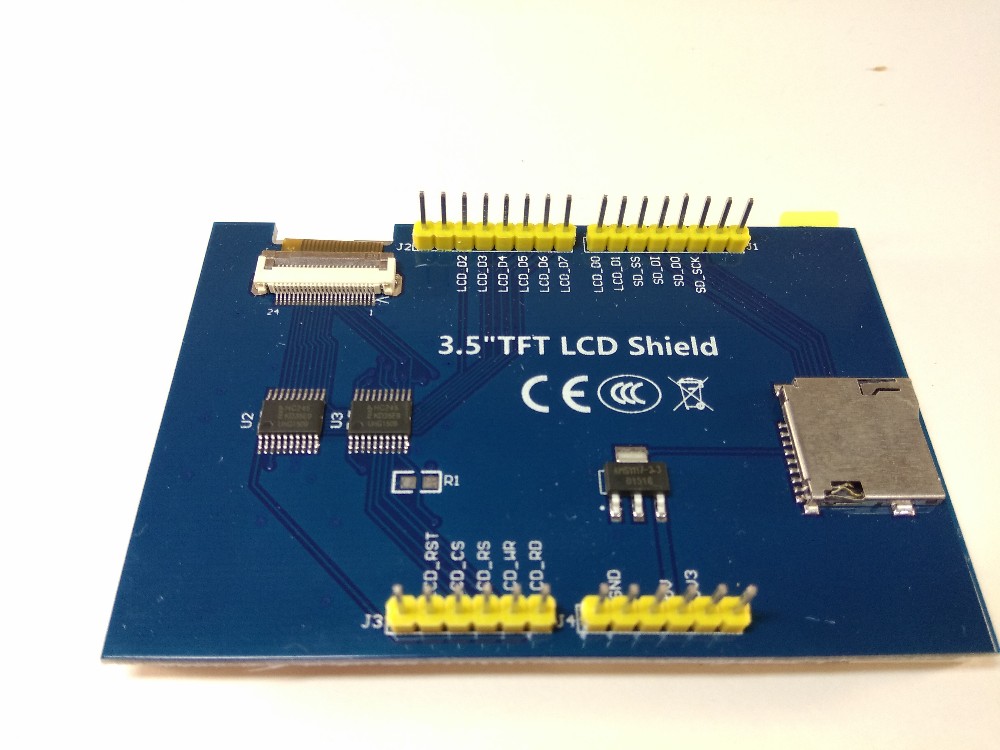

Trata-se de um shield, ou seja, é para ser plugado diretamente no Arduíno. Minha reclamação é que não estende nenhum pino e praticamente usa todos, ou seja, não dá para fazer muita coisa no Arduíno UNO além de brincar com o display. Detalhe para o suporte a cartão SD para carregar imagens.

5806e9eb6f0b1_IMG_20161011_170940

Veja só a brincadeira com diferentes fontes e cores. Para fazer alguma coisa aparecer deve-se instalar algumas. Eu instalei a partir deste link, a versão 1.1. As libraries são a Adafruit_GFX e Adafruit_TFTLCD. A versão touchscreen também precisa de uma biblioteca própria que pode ser baixada no mesmo link, trocando para a versão 2.0.

5806e9efa6739_IMG_20161011_173703

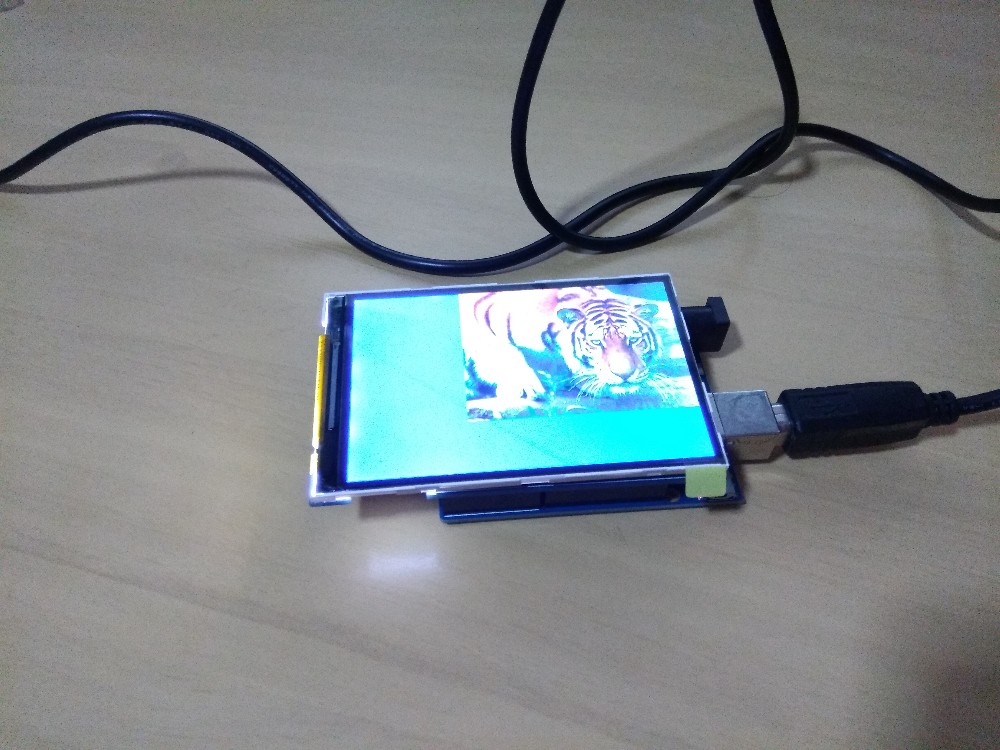

Carregando imagem do cartão SD.

5806e9f46645f_IMG_20161011_180123

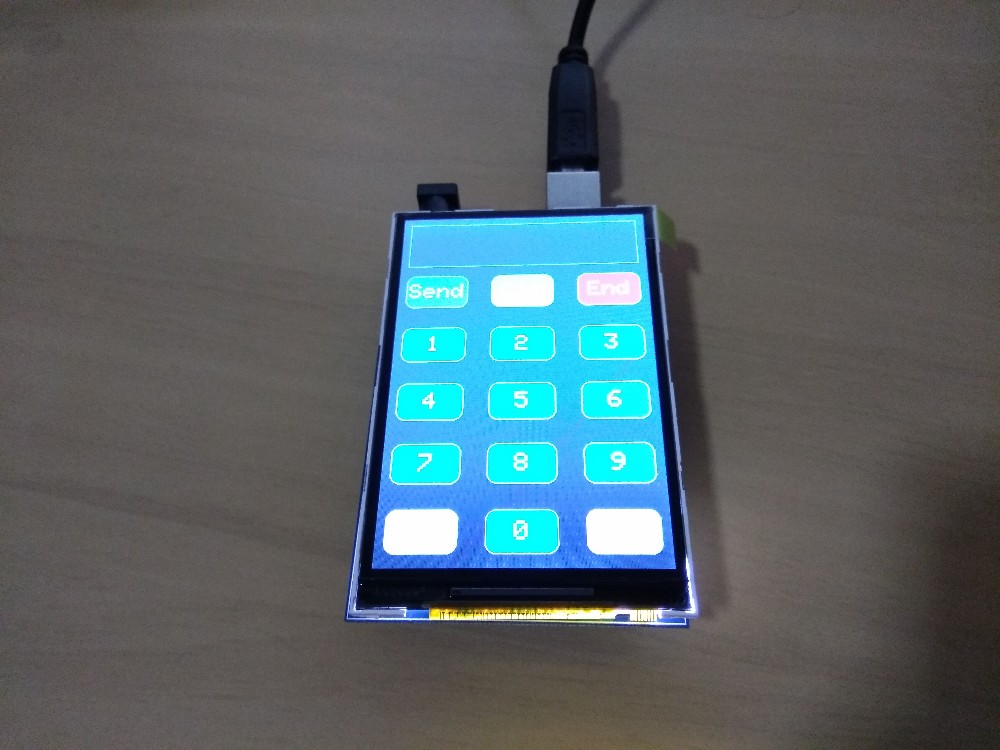

Rodei esta implementação de telefone, mas como não há suporte a touchscreen, nada \”funcionou\”.

5806e9f84533c_IMG_20161011_182051

Dá uma olhada no vídeo que fiz mostrando um programa que gera círculos, retângulos e triângulos com cores aleatórias, além do teste padrão do display que vem com a library. Usei o Arduíno UNO:

Eu achei o display bastante lento. Não para para fazer um relógio, por exemplo, pois o display fica piscando muito quando atualizado segundo a segundo. Talvez dê para fazer um gráfico da entrada analógica A5, que não parece ser utilizada para controle, mas para isso teria que soldar ou encaixar algum fio diretamente no board, porque este shield não estende nenhum dos pinos. Quem sabe no Arduíno Mega funciona melhor? Deixo abaixo link para a versão com touchscreen e sem touchscreen:

Sem touchscreen – http://www.banggood.com/3_5-Inch-TFT-Color-Screen-Module-320-X-480-Support-Arduino-UNO-Mega2560-p-1022298.html

Com touchscreen – http://www.dx.com/p/3-5-inch-color-touch-screen-module-for-arduino-uno-r3-mega2560-447000

Sobre Adriano Moutinho

Adriano Moutinho
Professor do Curso Técnico de Eletrônica no CEFET-RJ, Engenheiro de Telecomunicações, Mestre em Informática e Doutor em Engenharia Civil. Além de comprador de produtos malucos da China.

2 Comentários

  1. Bonsoir Adriano

    J’ai acheté la même carte et je n’arrive pas à la faire fonctionner.

    J’ai bien téléchargé les librairies GFX et TFTLCD, la compilation et le transfert se font bien mais l’écran reste toujours blanc.

    J’ai essayé avec une carte UNO et Mega 2560 même résultat.

    Une idée ?

    • Adriano Moutinho

      Sorry, I can read in french but I can only answer in english: if it is not a defective LCD screen, your library may be wrong. This library has examples for uno and mega, they are different. Are you sure you are loading the right one? The shield connection is a little strange on MEGA, make sure the pins on both arduino and TFT are correct (software and hardware). Try downloading versions 1.0, 1.1 and others, some TFT boards are different…
