Medidor USB de corrente e tensão

Seu tablet ou celular está realmente carregando como deveria? A fonte, o cabo ou até mesmo o dispositivo podem ser o problema. Pode-se descobrir o defeito usando-se um medidor USB de corrente e tensão como este abaixo, que é bem baratinho e útil.

5772cd3fe7533_IMG_20160623_155701

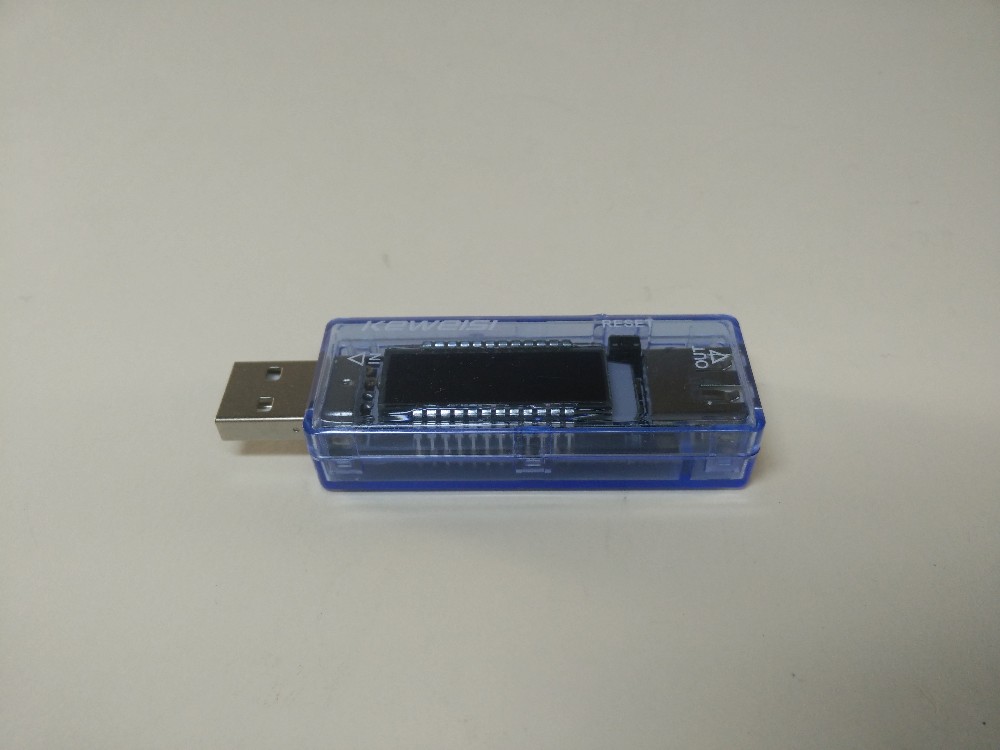

O aparelhinho é simples: possui uma entrada USB e uma saída, você o coloca entre a fonte (ou USB do PC) e o celular ou tablet. Assim ele pode medir a tensão com carga e a corrente durante o carregamento.

5772cd4180dc6_IMG_20160623_155710

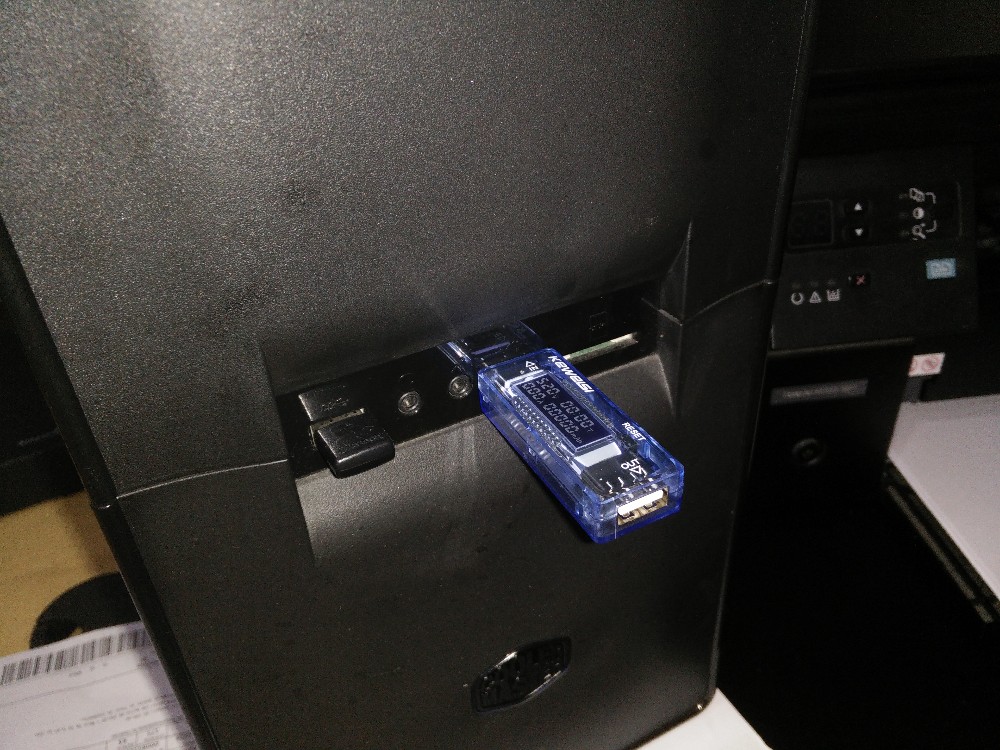

Veja só o equipamento já plugado na USB do PC já medindo a tensão, que ficou em 5.2V. Ele também tem um temporizador que mede quanto de corrente passou e por quanto tempo, medição conhecida como ampere-hora (ou mili ampere-hora) que estima a capacidade de carga de uma bateria.

5772cd4436fc8_IMG_20160623_155743

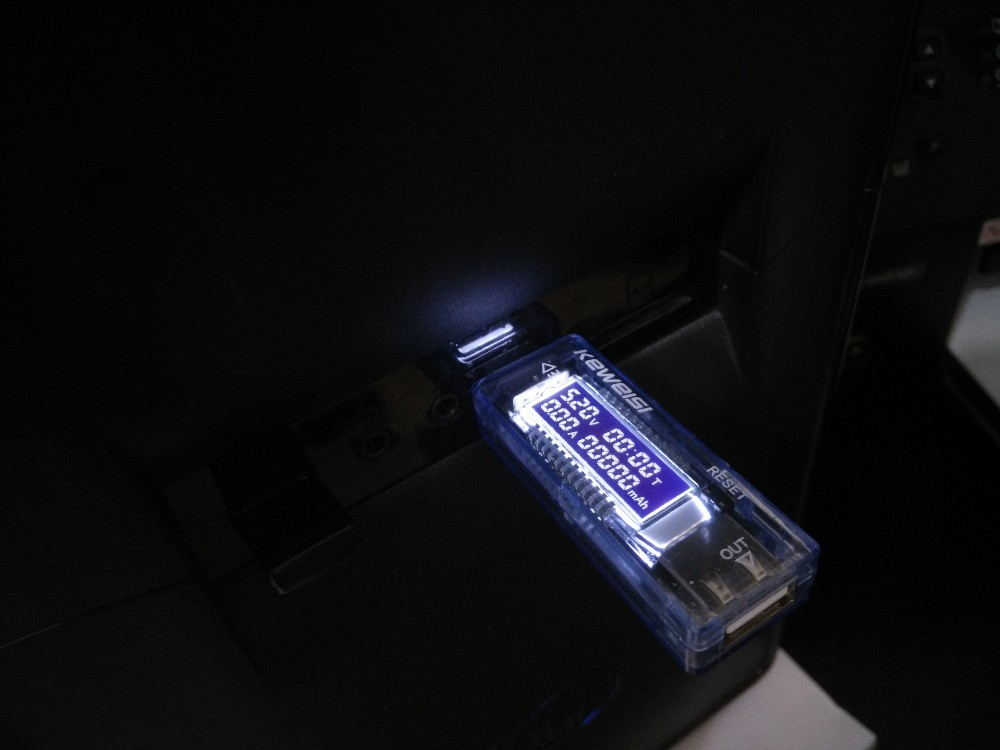

Veja o dispositivo no detalhe: na esquerda superior o medidor de tensão marcando 5.20V, na parte esquerda inferior o medidor de corrente, na direita superior o temporizador e na parte inferior o mAh.

5772cd460282a_IMG_20160623_155757

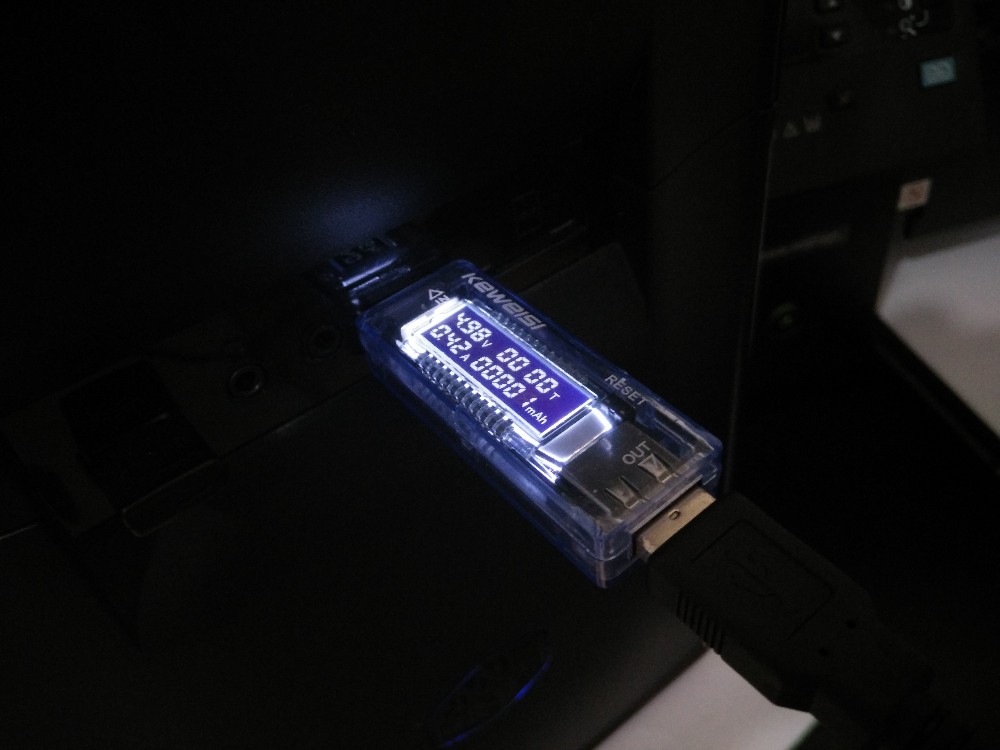

Basta plugar meu celular e a tensão da USB baixa para 4.98V. A corrente de carga é de 0.42A. Baixa para um celular, vai carregar lentamente.

5772cd480807a_IMG_20160623_155823

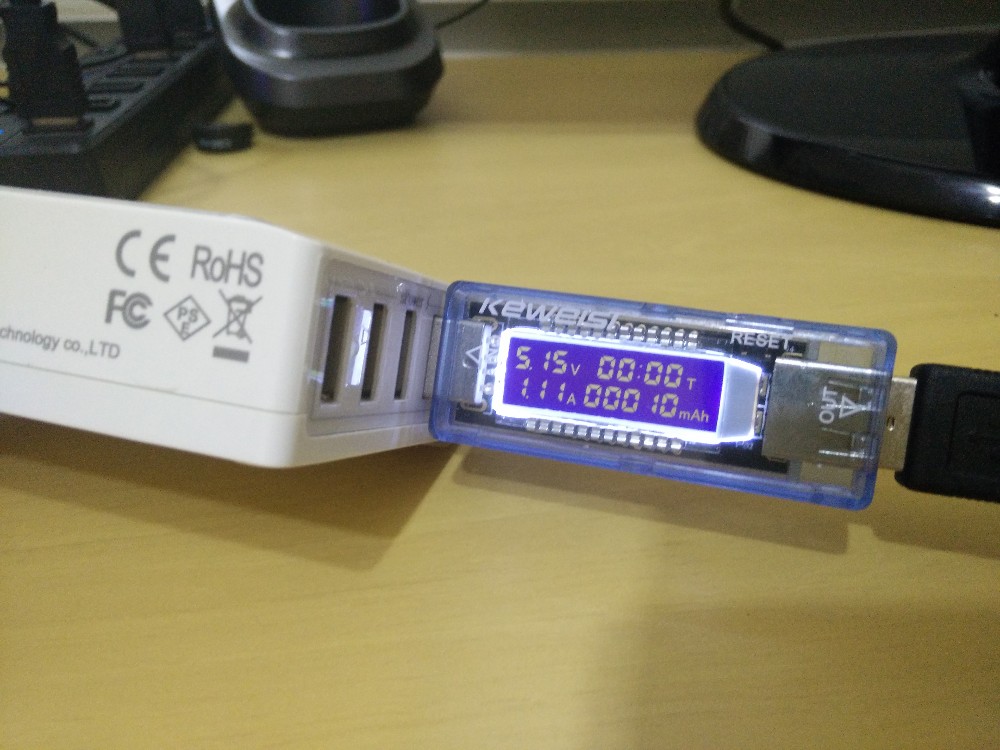

Se eu plugar meu celular em uma fonte de boa qualidade (uma BlitzWolf de 40W) a corrente sobre para 1.1A, e o bateria carregará mais rápido. Veja que a minha fonte mantém 5.15V mesmo com carga.

5772cd4c8ec56_IMG_20160623_155909

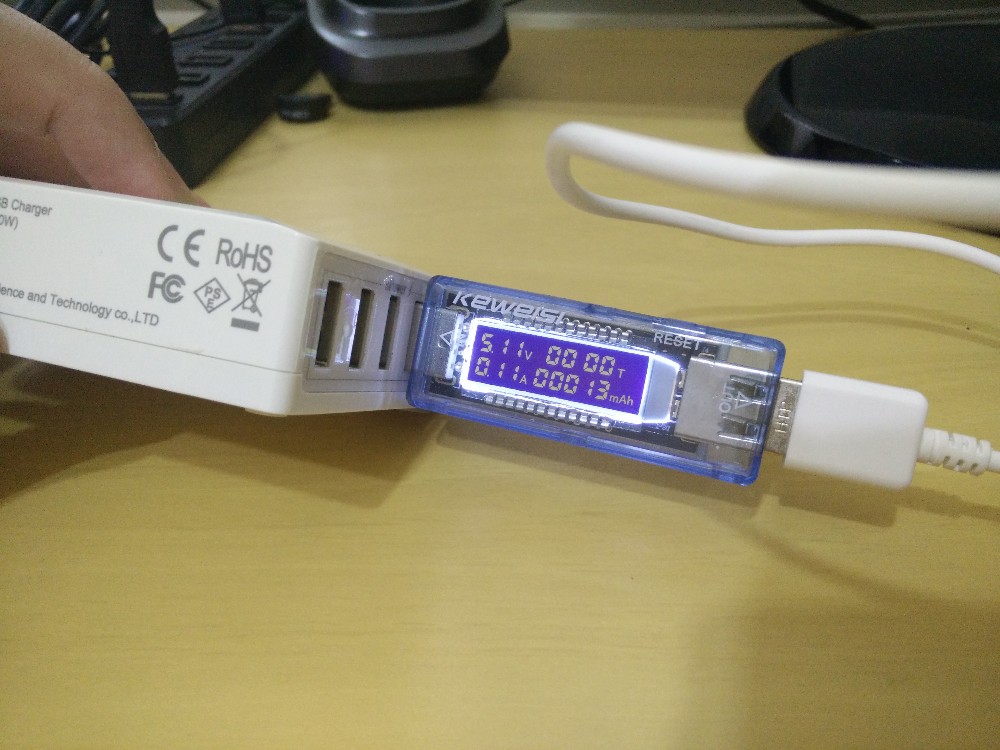

E se você plugar um cabo de baixa qualidade? Mesmo na fonte, este cabo fininho que eu tenho baixa a corrente de carga para 0.1A e quase não carrega nada. Que furada!

5772cd5094630_IMG_20160623_155948

Gostei do testador, posso colocar no carro e verificar qualquer carregador, fontes, saídas USB e cabos que eu quiser. Por apenas 5 dólares, valeu à pena. Deixo abaixo link para o produto:

http://www.dx.com/pt/p/1-oled-mini-usb-current-voltage-tester-meter-for-power-bank-battery-blue-426660
