Carte minie PCI Express Sata III

Car mon ordinateur est vieux, toujours, l'interface est SATA II, Ce qui n'est pas assez rapide pour profiter du plein potentiel de mon SAMSUNG SSD. À cause de cela, J'ai acheté ce mini Sata III contrôleur express PCI.

Mini PCI express est un bus rapide exactement disposant de nombreux ordinateurs. En général, est proche de la PCI express carte vidéo.

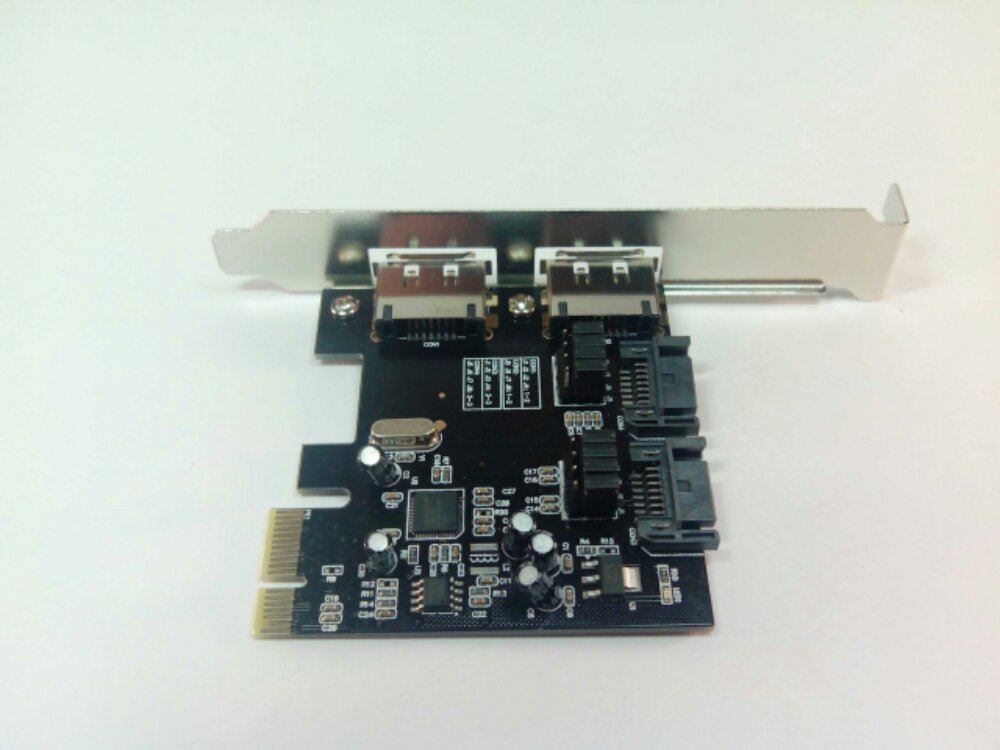

Il a deux connecteurs SATA III et deux E-SATA, qui ne peut pas être utilisé en même temps.

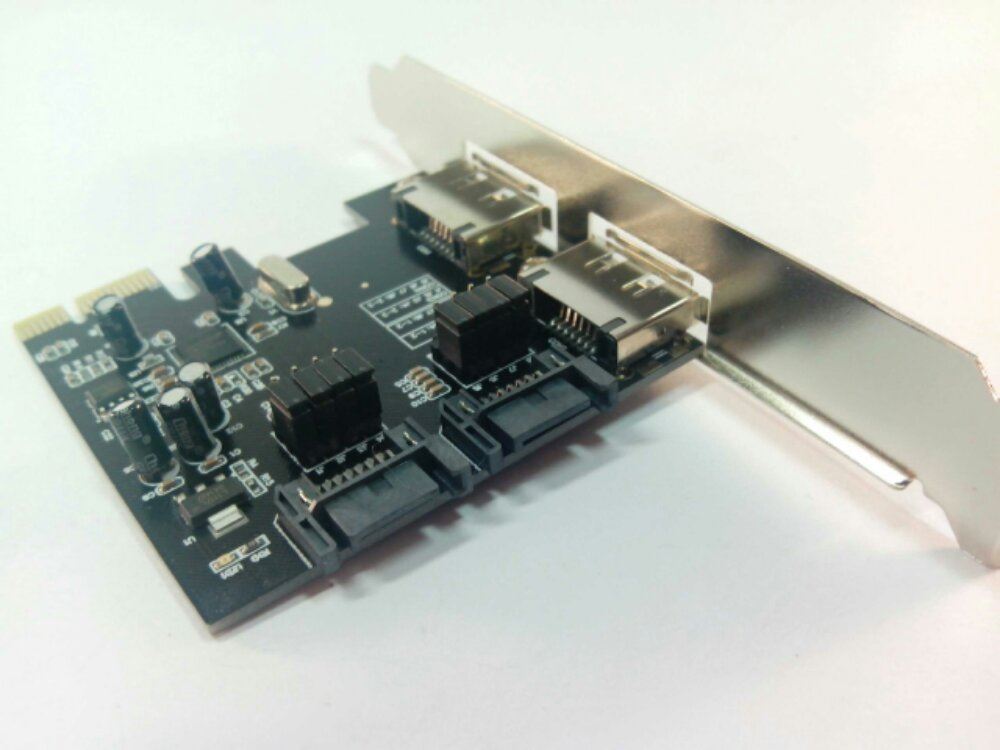

Dans l'image ci-dessous, nous pouvons voir les deux connecteurs SATA III.

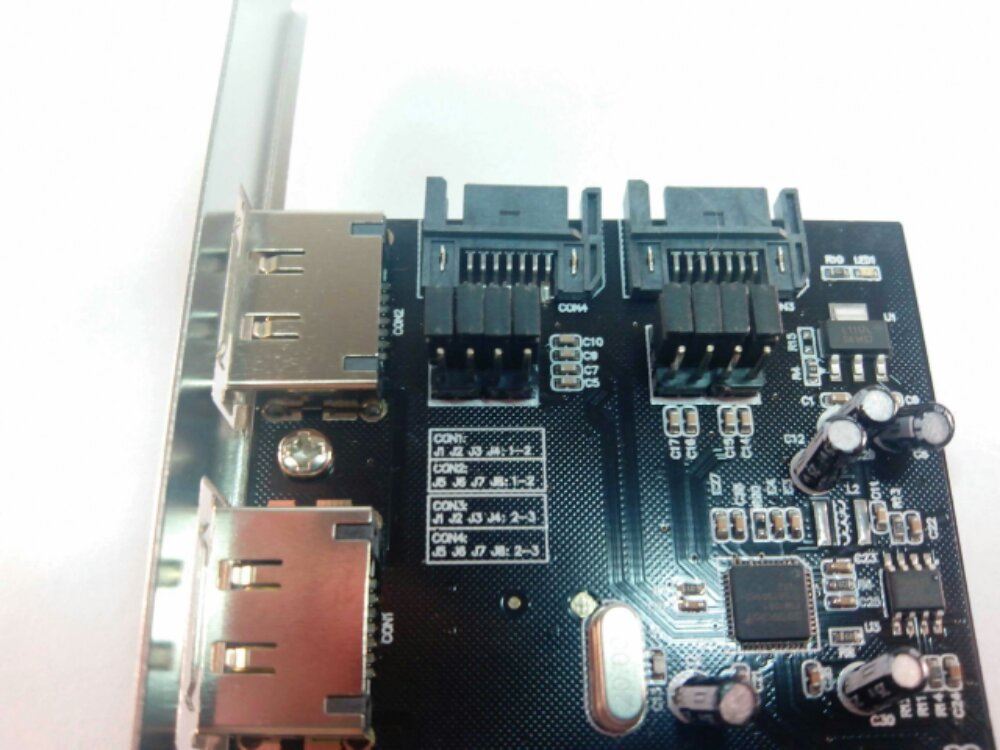

Pour sélectionner des connecteurs externes ou internes doit changer le 8 cavaliers (quatre à la fois) sur la figure ci-dessous. La position indiquée sur la photo sélectionne le SATA interne, C'est ce que je veux.

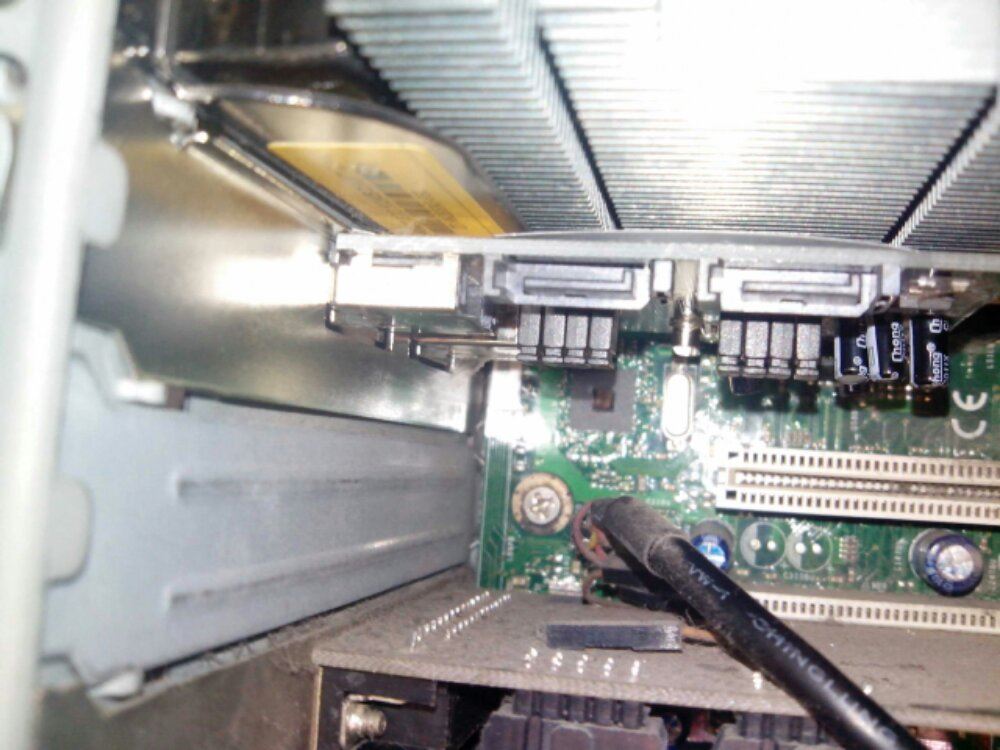

Mettre sur mon PC a été problématique. Ma carte vidéo est trop gros et presque à venir dans le mini PCI express connecteur. Pour prévenir les court circuit et mettre un morceau de papier collé avec du ruban adhésif au verso de la plaque. Vous pouvez voir le papier entre le radiateur de la carte vidéo (haut de la photo) et la carte contrôleur.

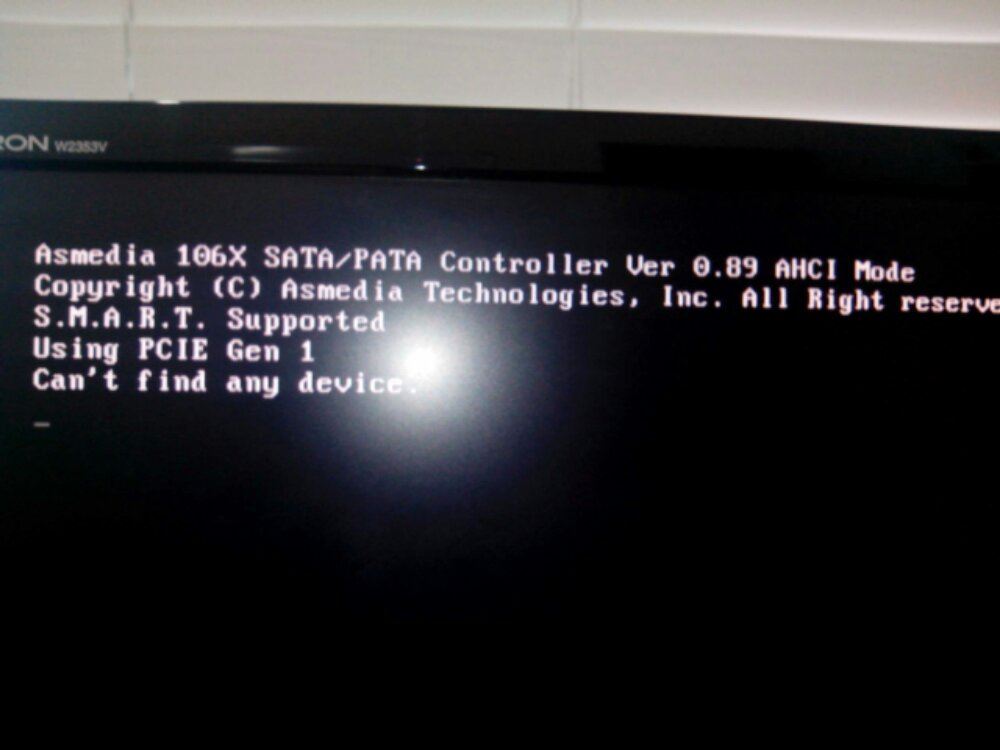

Activé sur l'ordinateur sans vous connecter à n'importe quel HD sur le contrôle et tout a fonctionné. Est apparu ce message avant d'initialiser le Bios.

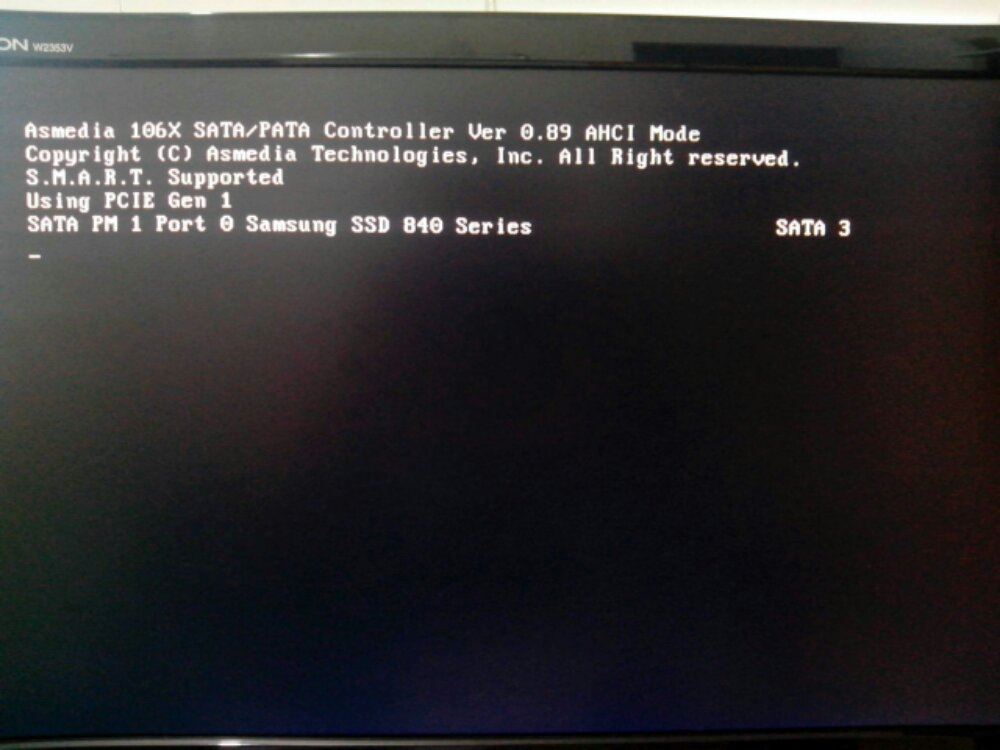

Après que j'ai connecté mon HD Samsung Sata SSD 120 Go le Conseil transmet le message ci-dessous:

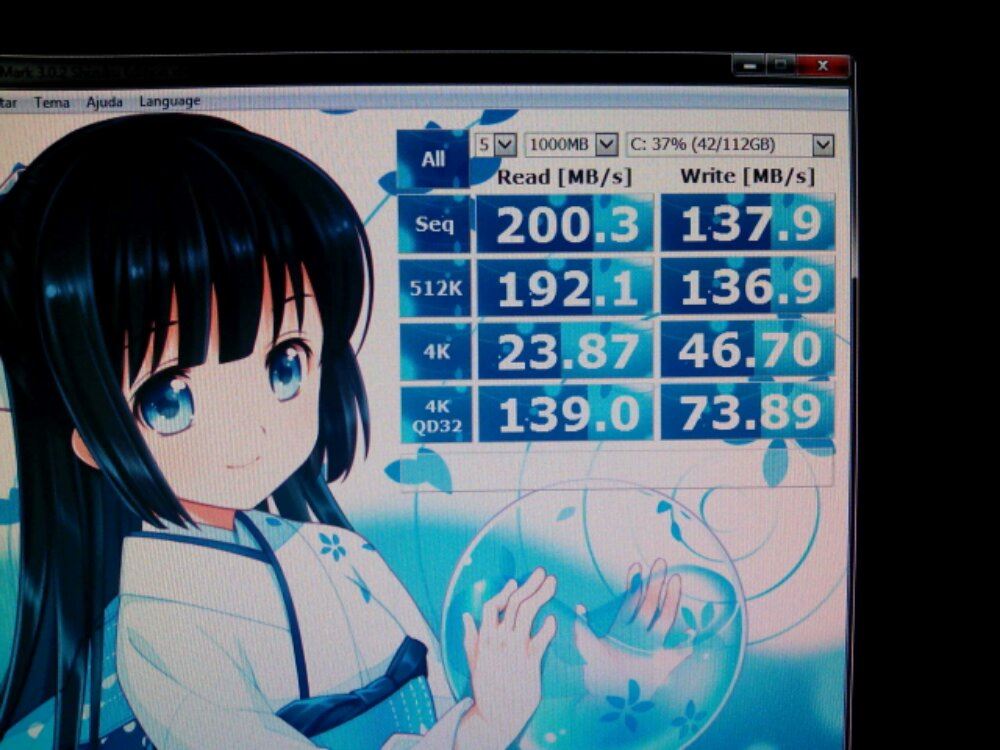

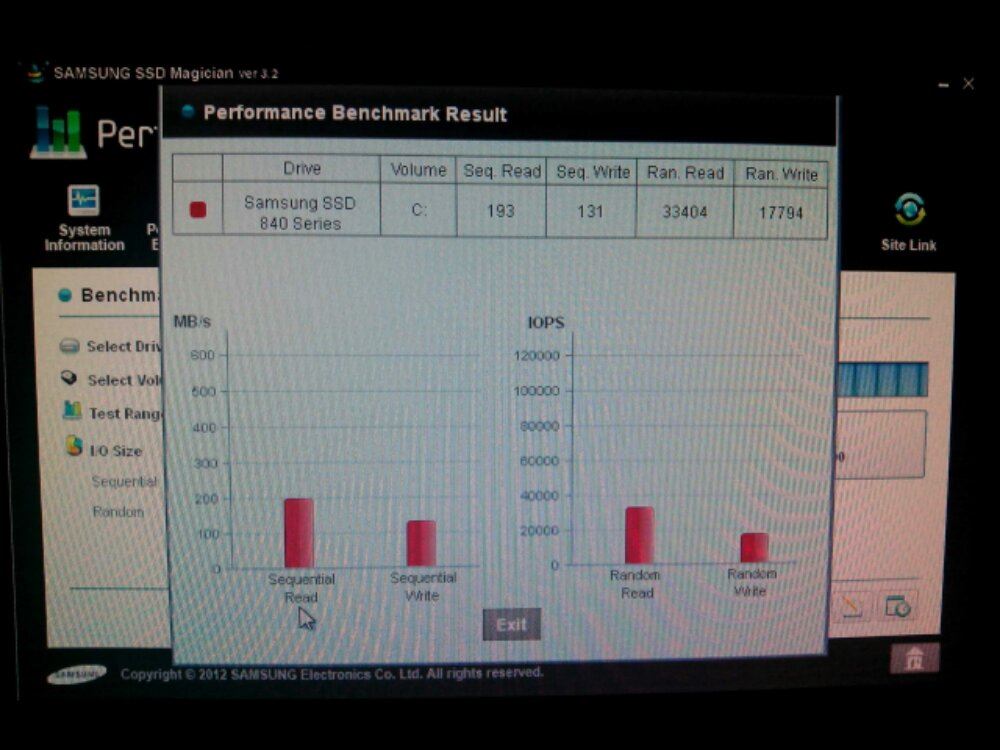

À ma grande surprise, Même changer le contrôleur de carte mère de disque de démarrage pour le nouveau windows démarré normalement. Il n'a pas utilisé de donner le problème? La mauvaise nouvelle est que le SSD a été plus lent, propos de 10%, avec l'échange.

Mis à jour le pilote, J'ai changé le câble, J'ai changé le connecteur, mais rien résolu. Performance de SSD suite plus bas. C'est alors que j'ai regardé dans le message qui donnent à la Commission avant le bios (photos 7 et 8 Ce post): “À l'aide de PCIE Gen 1”. J'ai vérifié dans le cahier des charges et transfert de données maximale d'un PCIE de première génération est encore proche de 200 MB/s, IE, de cette façon, je ne peux pas le 500 Mo/s SSD Samsung peut fournir en SATA III! Il n'était pas la faute des chinois, mais les spécifications de ma mère à bord même.

Temps et argent perdu, mais vous ne pouvez pas gagner sur tous les. Au moins j'ai appris un peu sur les différences entre les connecteurs Sata, Mini E-Sata et PCI Express. Je vais garder la carte pour une utilisation future, Peut-être avez-vous une autre idée pour l'utiliser? Je laisse ci-dessous le lien du produit acheté sur DealExtreme, mais j'ai remarqué que c'est une bonne idée de chercher le manuel de votre carte mère avant d'acheter quoi que ce soit:

http://dx.com/p/2-port-esata-2-port-sata-3-0-pci-e-express-expansion-card-91095
