Digitaluhr-kit “Selbstmontage” DIY (MIT VIDEO)

Ich sage immer zu meinen Schülern, dass es gibt günstige Kits zusammenstellen und lernen Elektronik. Dies ist einer von Ihnen! Es ist ein Digital-Uhr mit Box und großes display für Sie selbst zu Schweißen und montieren!

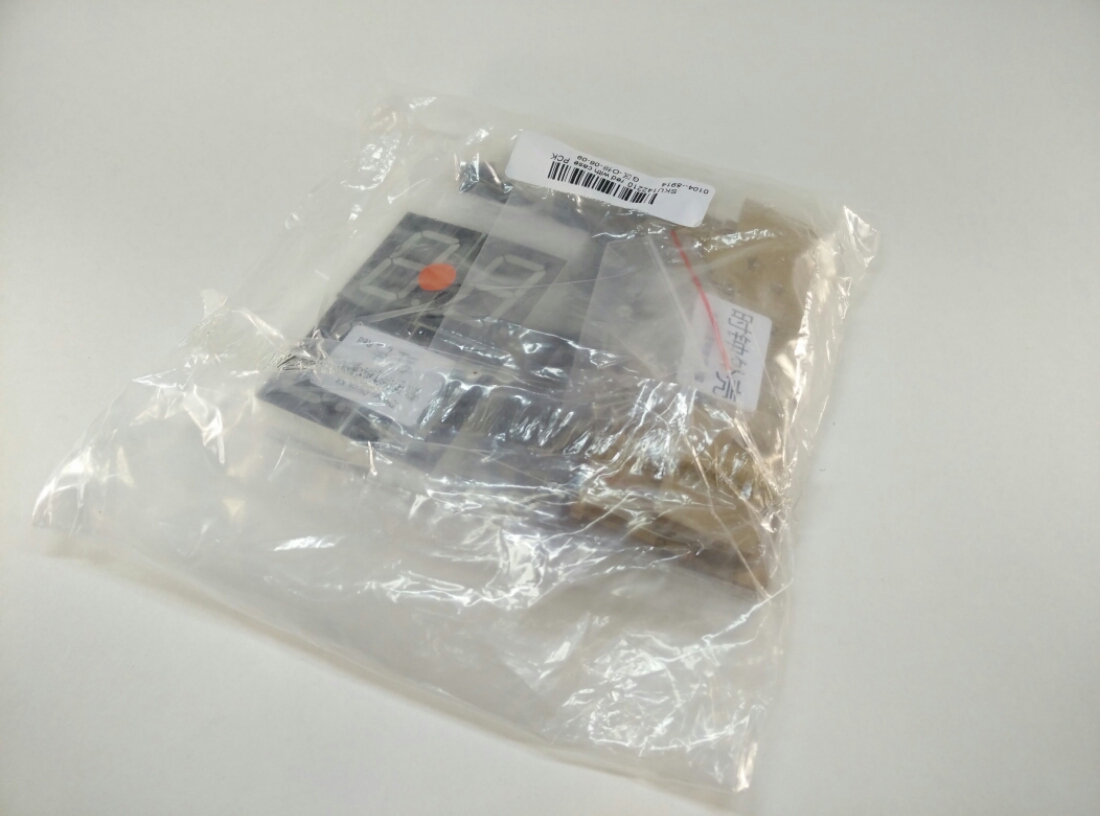

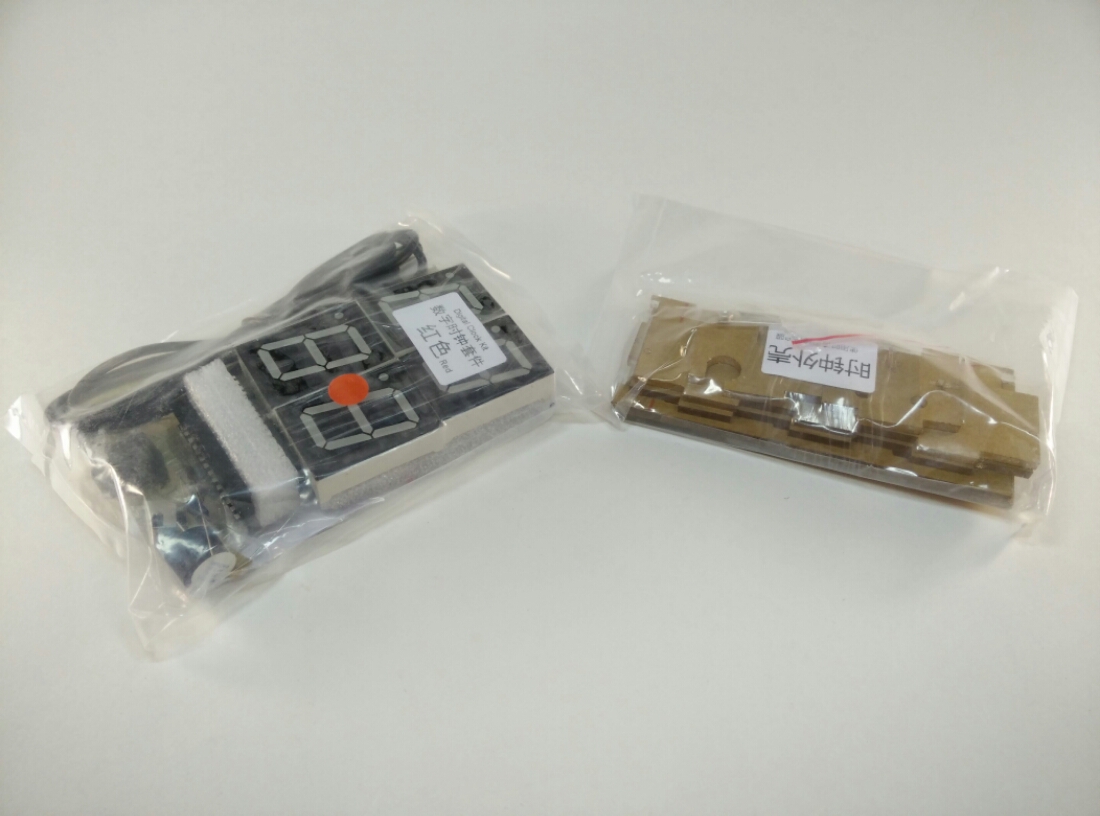

Kommt mit der Acryl-Box ausgehängt (rechts) und mit den Komponenten (Links).

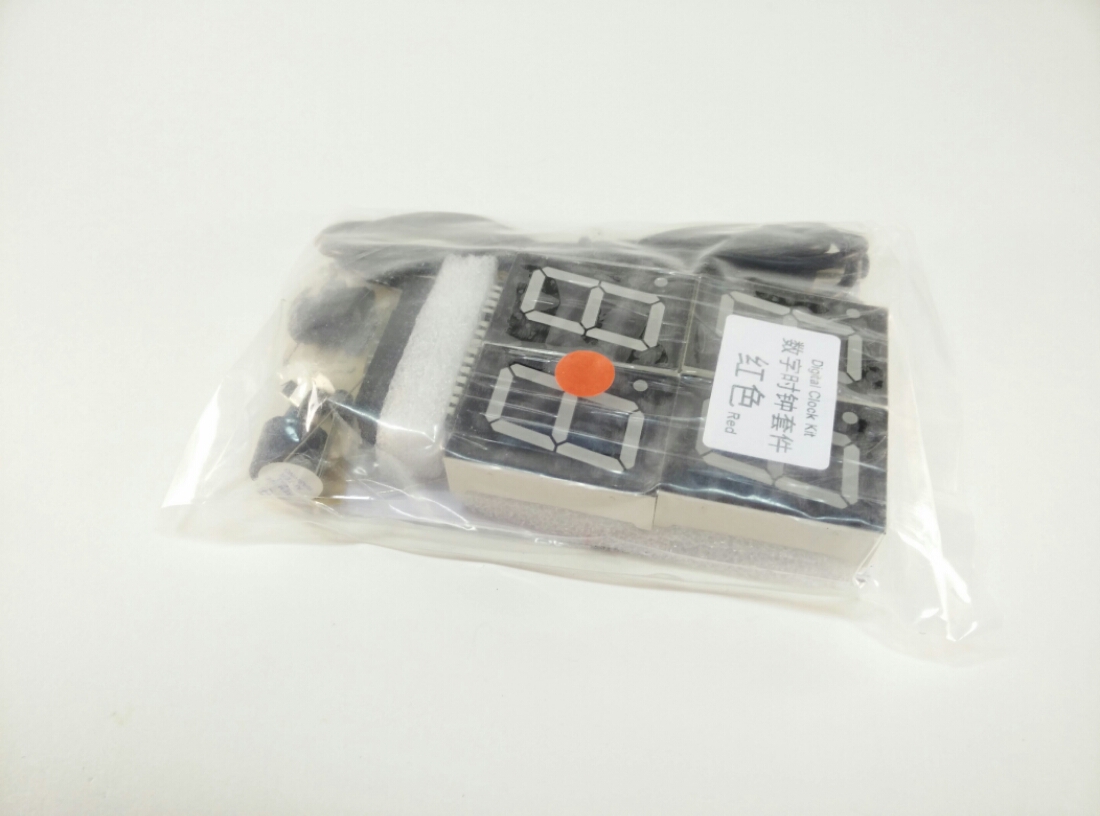

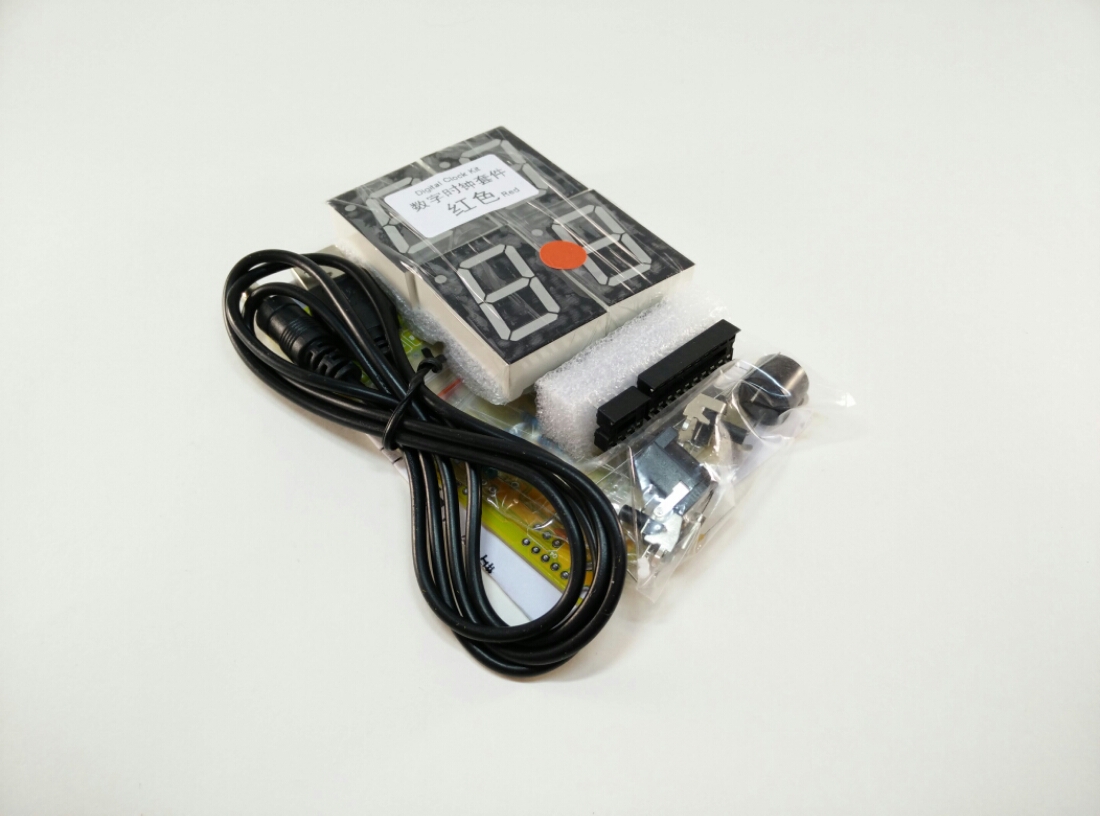

Es sind die Komponenten:

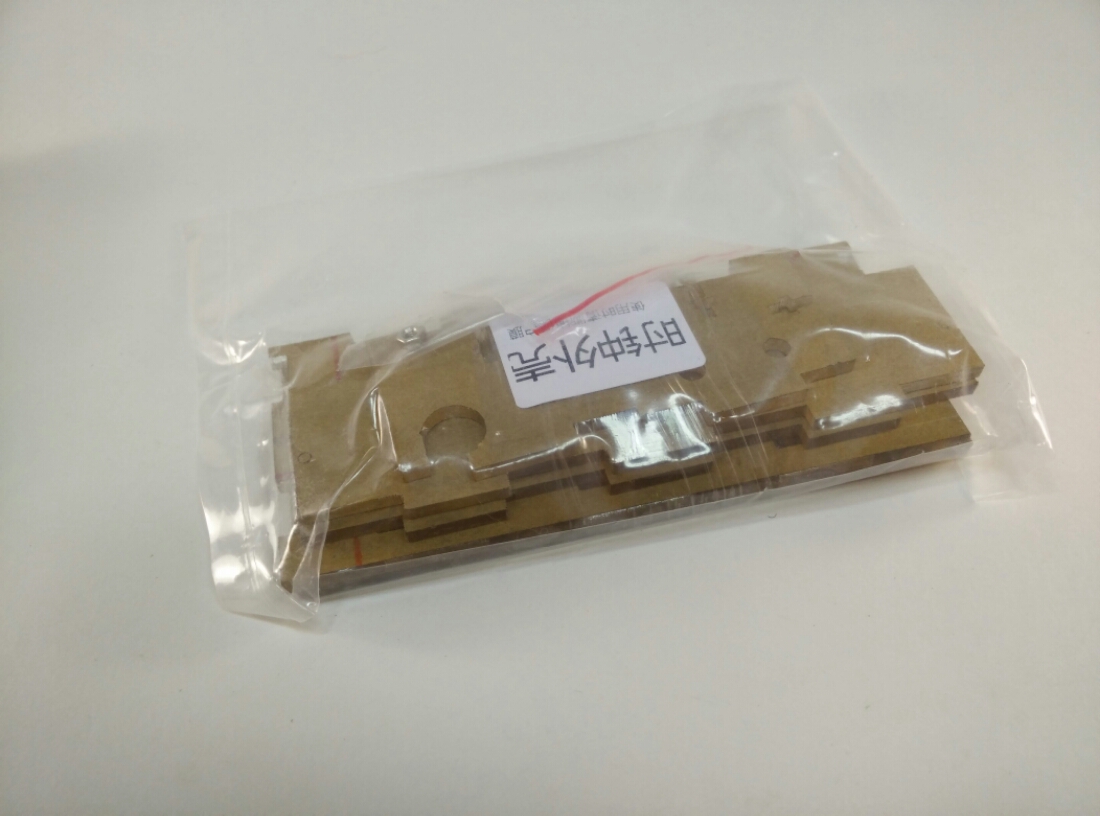

Und der kleine Kasten:

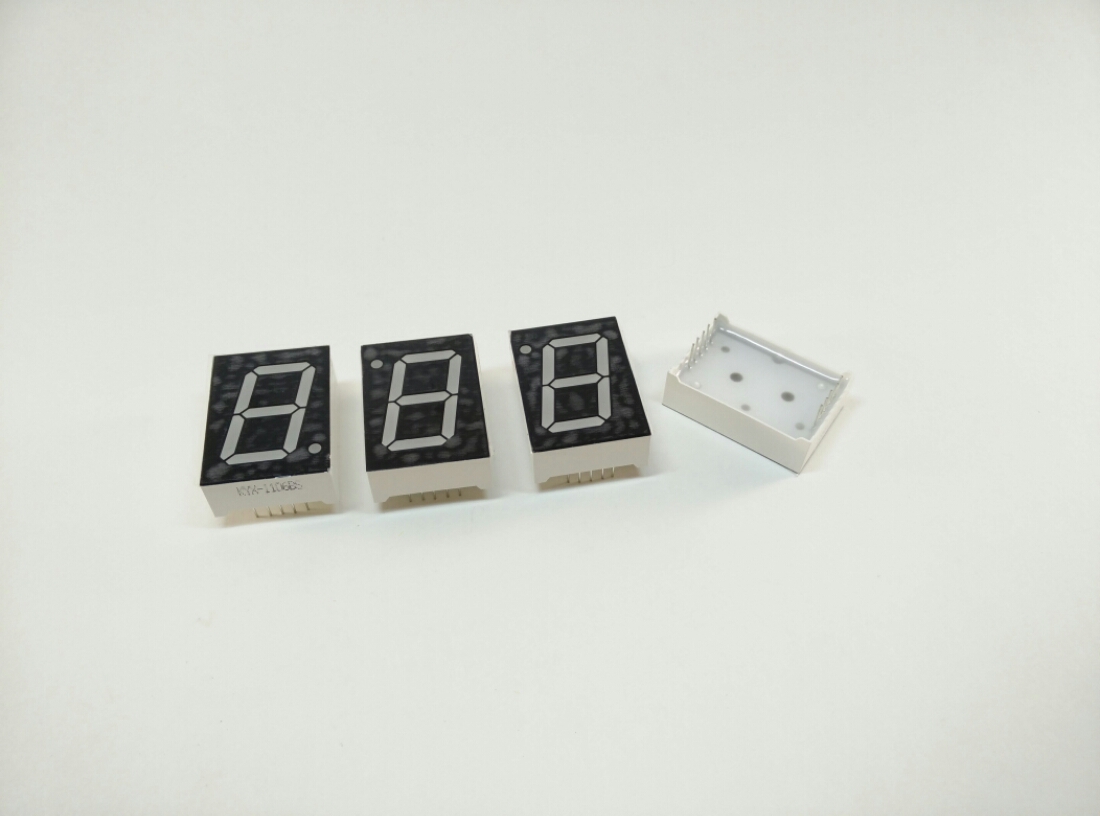

Die coolsten der Komponenten ist der große sieben-Segment-Anzeige.

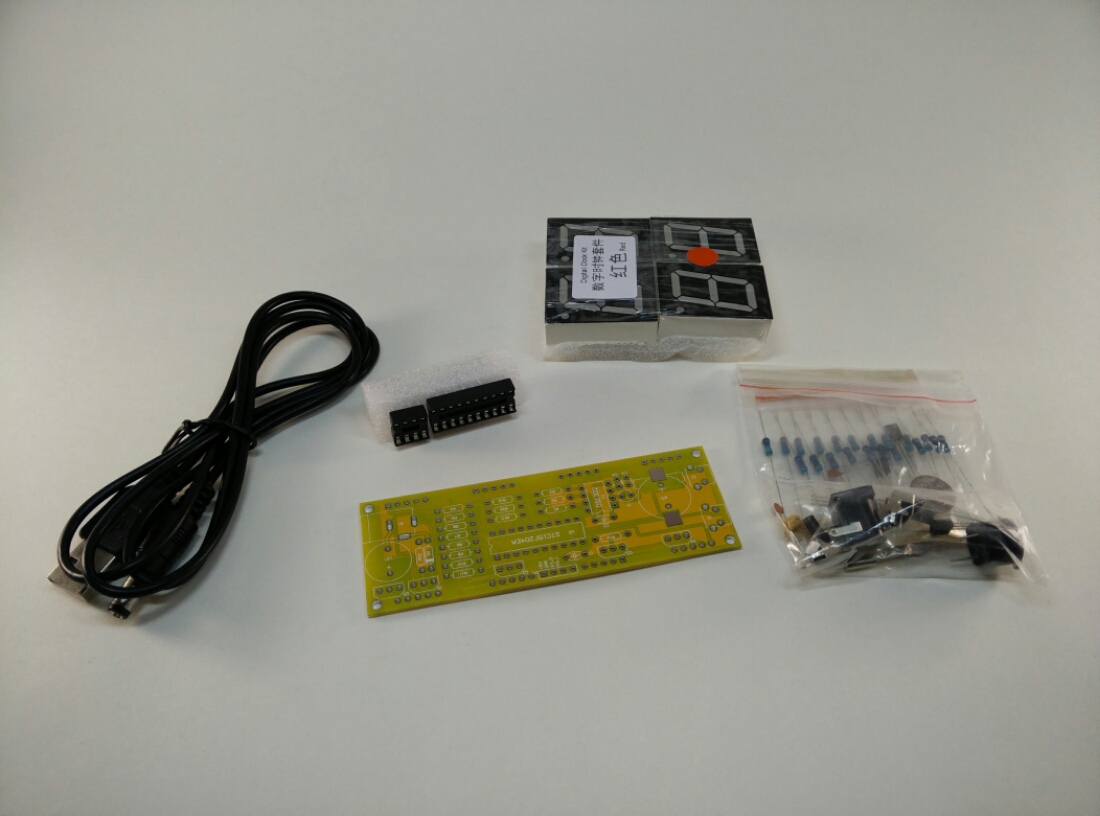

Es gibt alle Komponenten. Die Platte, die CPU-IC-RTC, ein Stromkabel, die gedruckte Schaltung, vier sieben-Segment-Displays und ein paar Widerstände, Transistoren und andere.

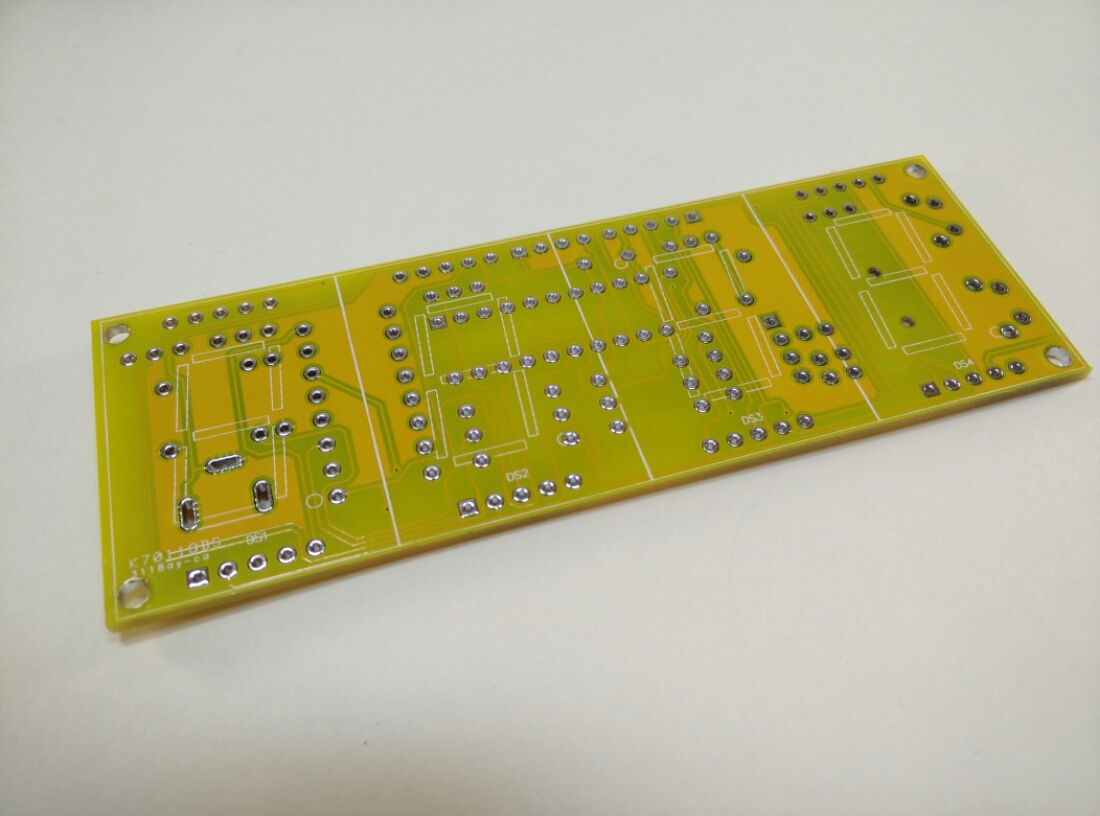

Das Board ist von guter Qualität und beidseitig. Auf der einen Seite haben wir die Anzeige und anderen Komponenten. Es gibt Lotauftrag.

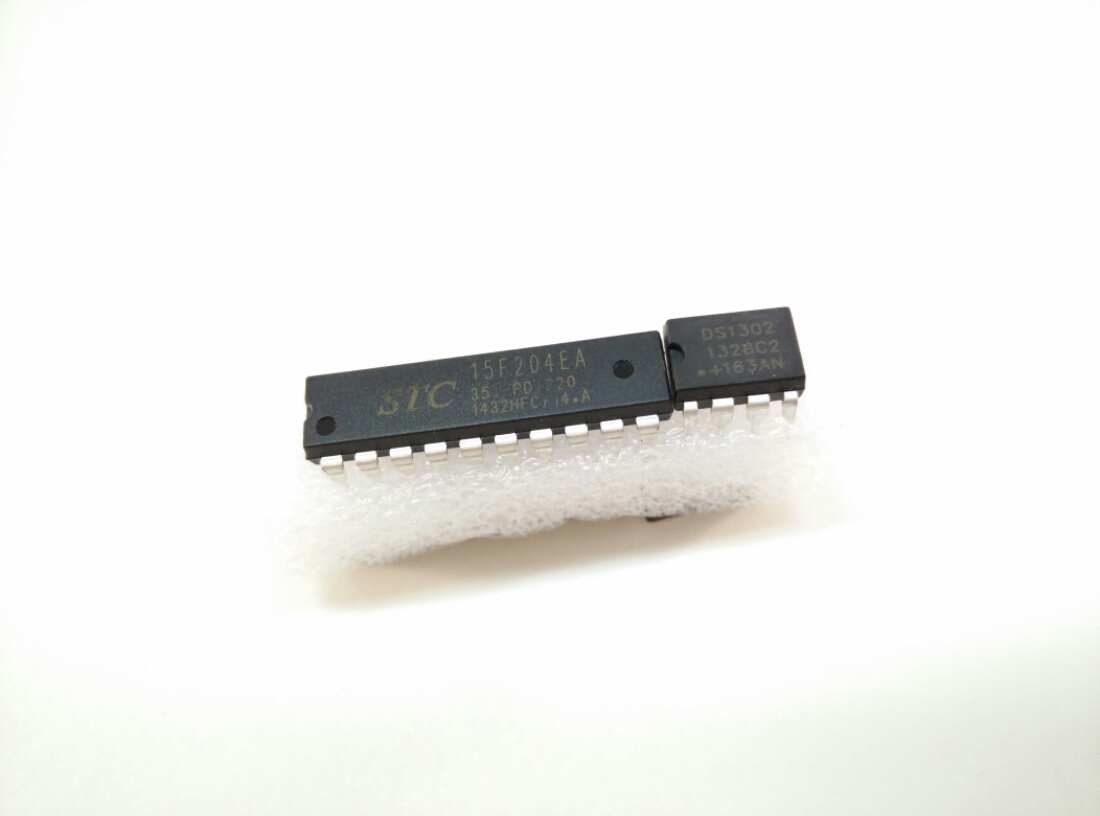

Es ist die CPU und RTC.


Sie können die Display-Farbe auswählen.. Ich entschied mich für rot.

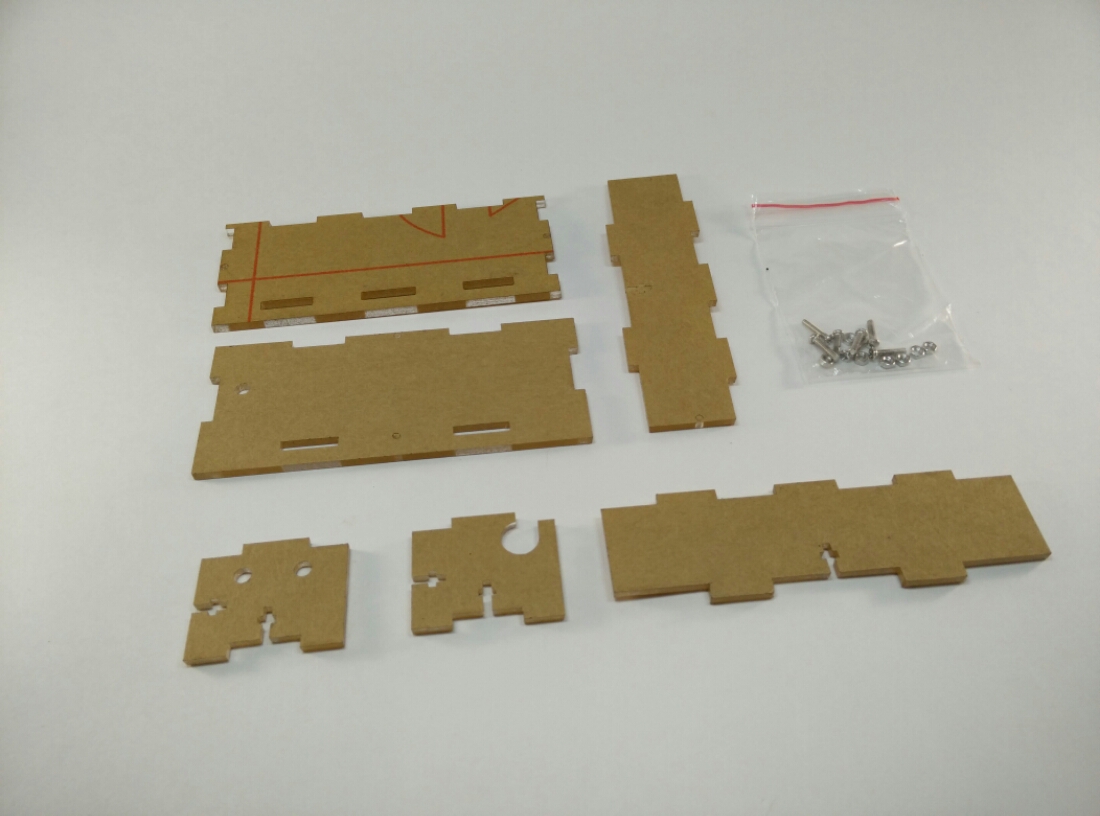

Das sind die Teile, das Feld Acryl Einhängen wo die Uhr ist.

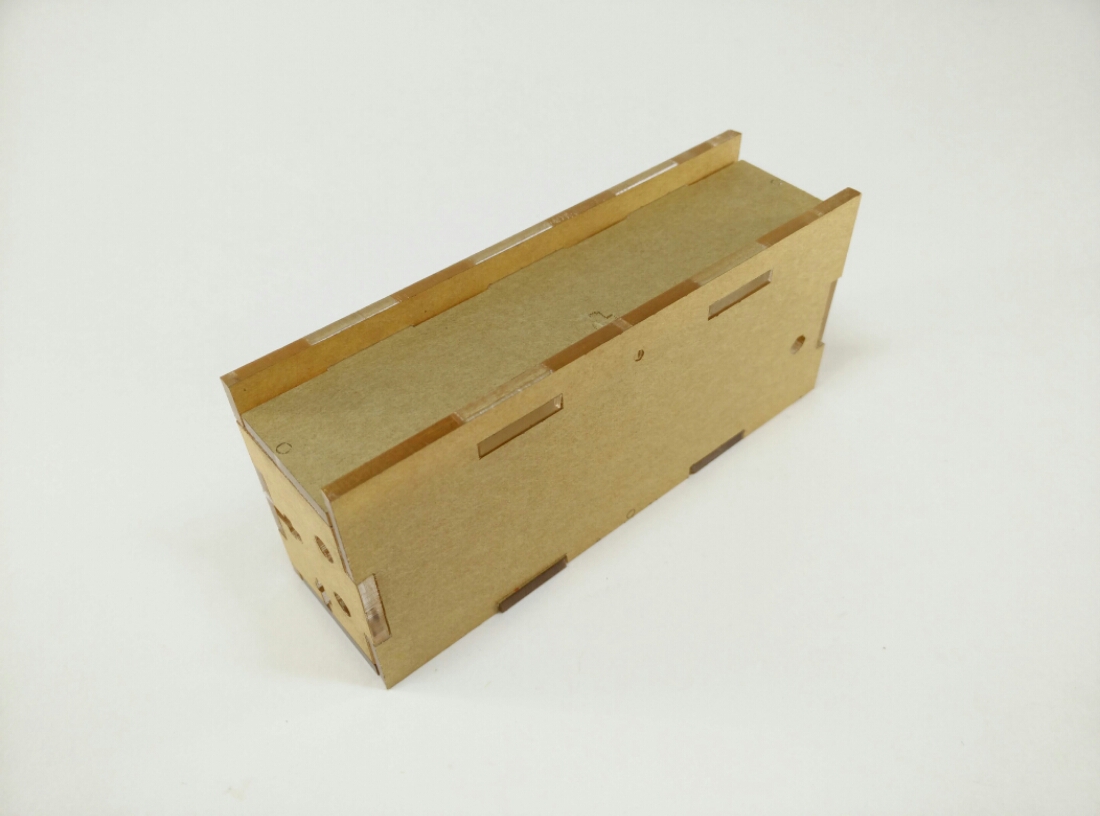

Unter dem Kasten montiert. Sieht aus wie Pappe, aber ist Acryl mit einem schützenden Kleber. Sobald die Kanister entfernt ist transparent Kleber.

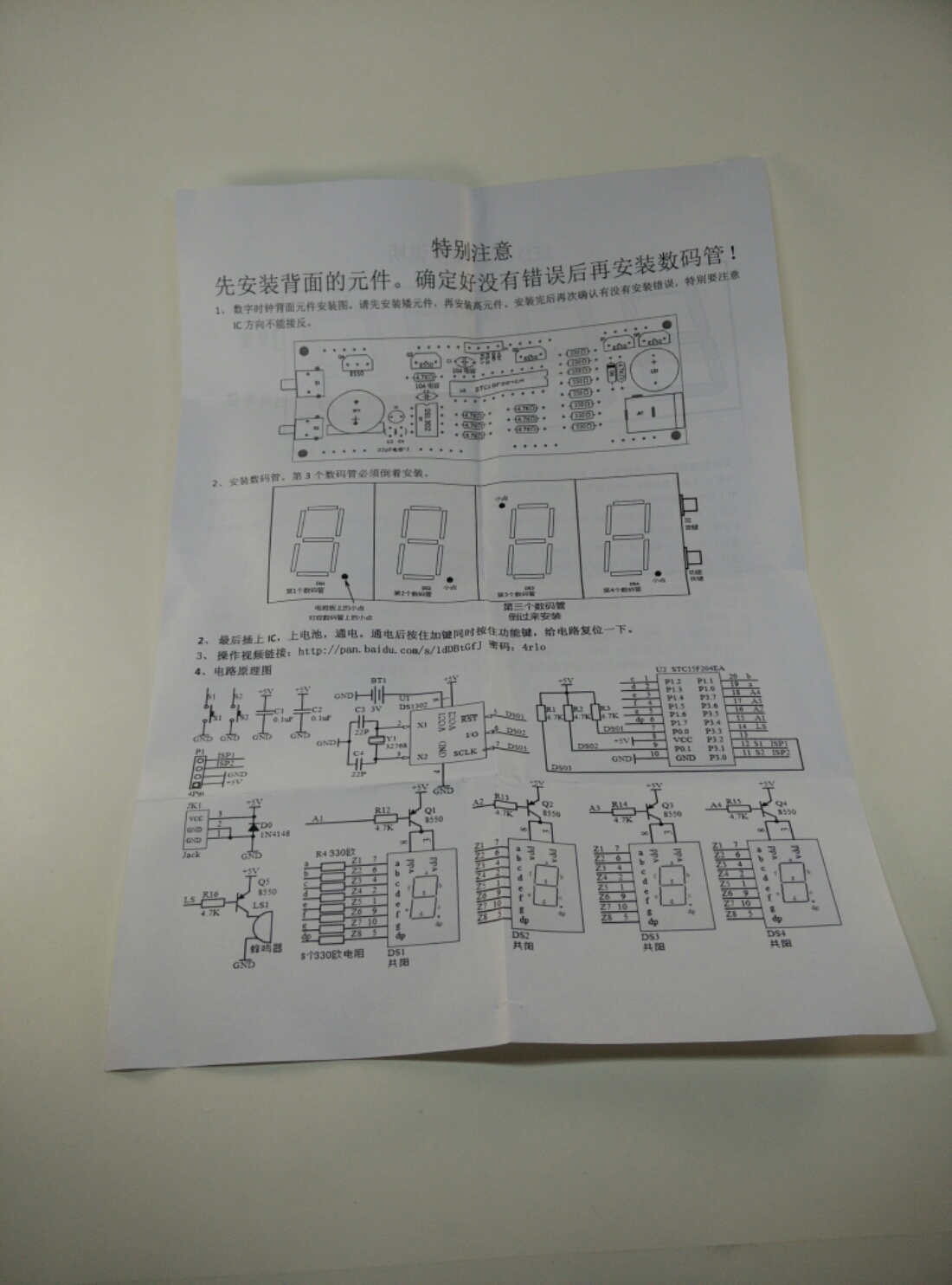

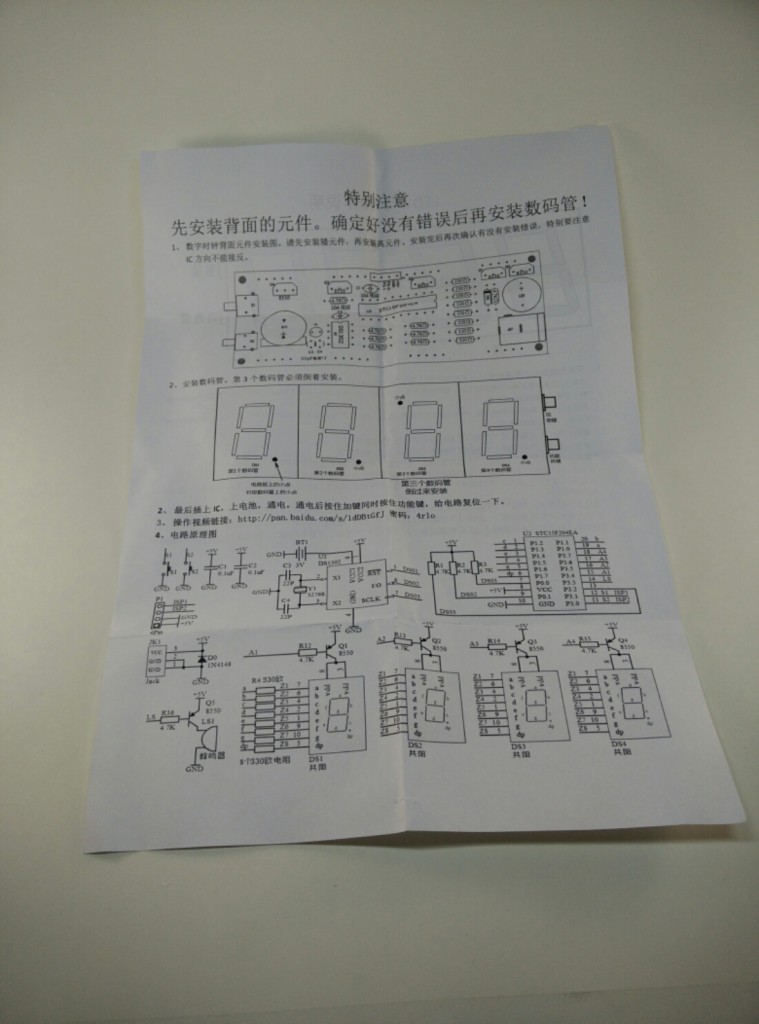

Es gibt die Montageanleitung, Obwohl vollständig auf Chinesisch. Es hat auch die Schaltung, Wenn Fragen.


Die Transistoren, die in das Paket Paket gleich die BC548 kommt, obwohl die Pinbelegung Gegenteil wäre (Kollektor und Emitter ausgetauscht), Was bleibt einen gewisse Zweifel. Aber ich landete überprüfen die Pins und clipping als das gleiche Layout gesendet. Die Widerstände für die Anzeige gezeigt werden 330 Ω-kam-510 Ω, aber es war kein problem.

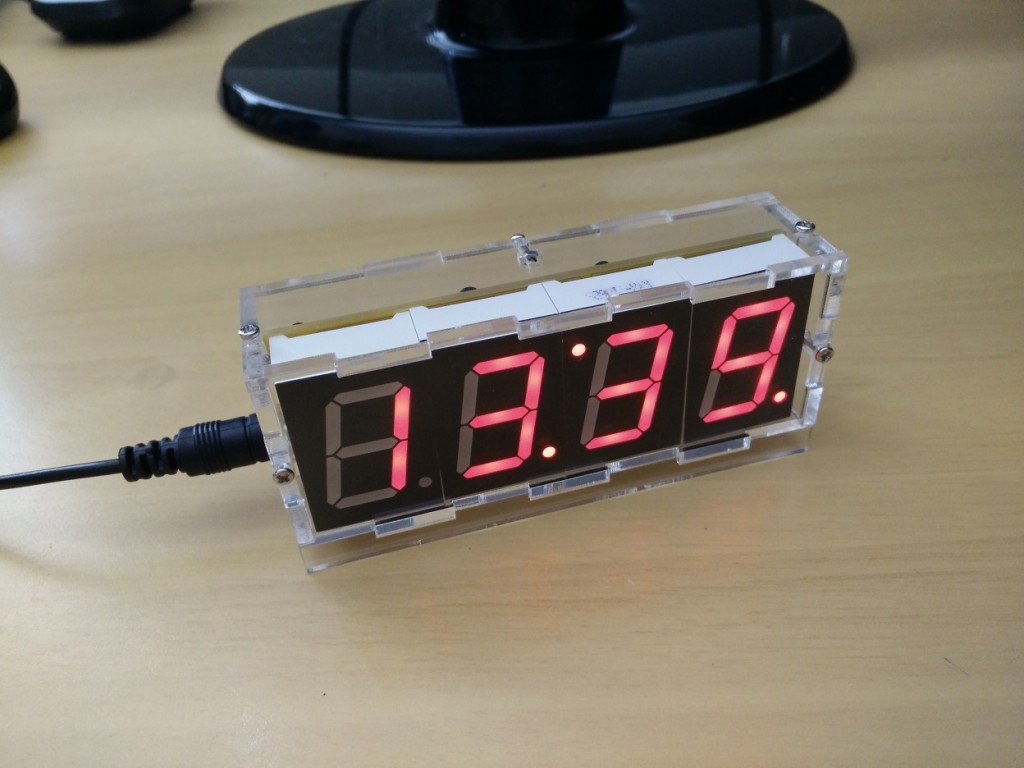

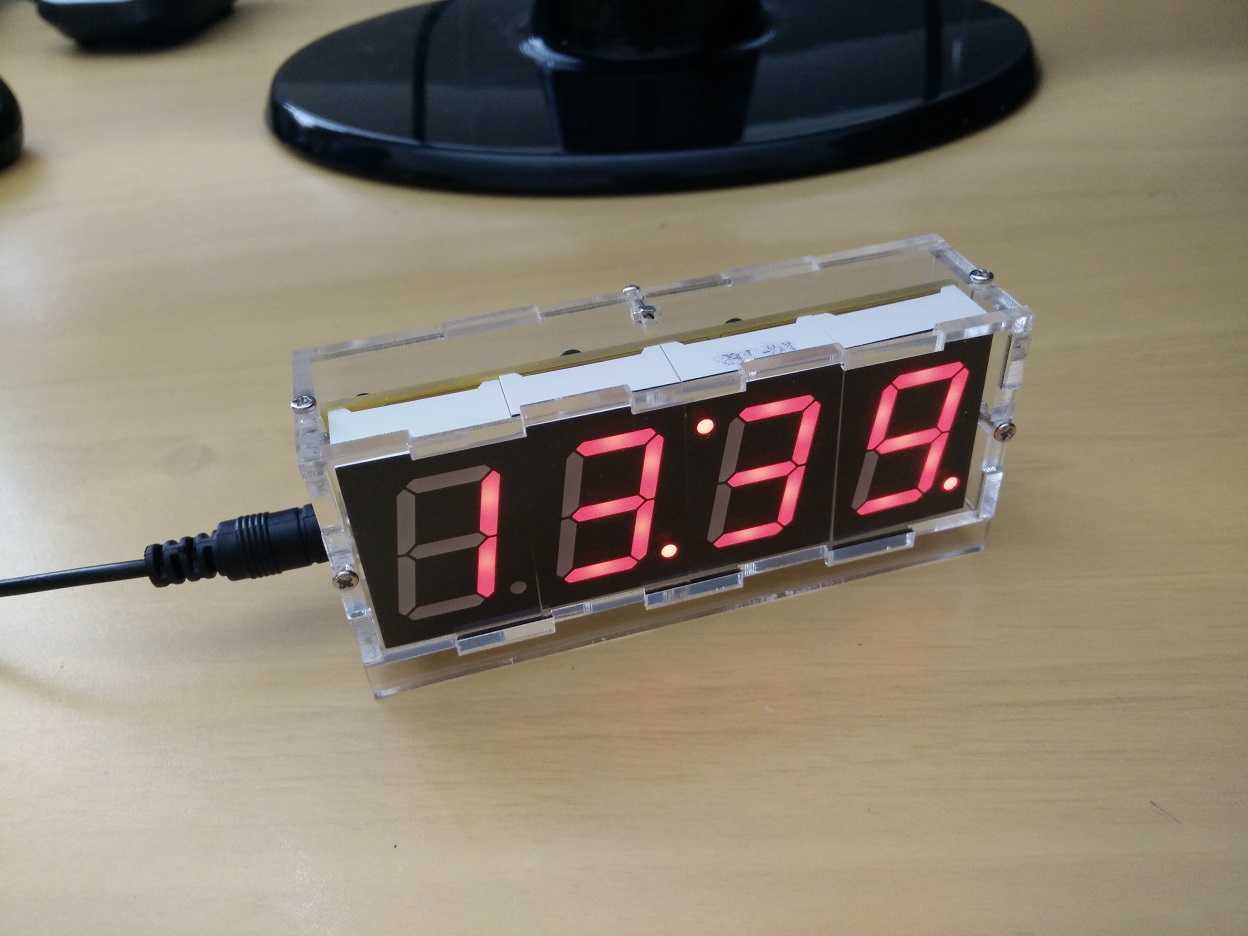

Nach langer Zeit habe, den ich endlich zusammen, und es arbeitete!

montado

Unter dem Zeit-Zeitraffer-Video der Versammlung

Wen das Kit zu kaufen, Es wird sehr empfohlen. Einfach zu montieren, schöne und auch nützliche! Wer Elektronik mag Spaß garantiert!

BLAUE Version – http://www.DX.com/p/neje-DIY-Large-Screen-4-digit-Blue-LED-Electronic-Clock-Kit-Multi-Colored-383464

Rote Version – http://www.banggood.com/pt/DIY-4-Digit-LED-Electronic-Clock-Kit-Large-Screen-Red-Blue-LED-p-935155.html
